Как можно самому разобрать ноутбук Toshiba Satellite U305

Опубликовано 06 Октябрь 2014
Просмотров: 1826

Шаг 1

Удалите аккумулирующее устройство. Затем уберите шесть винтов, закрепляющих покрытия винчестера и памяти. Отложите крышки в сторону.





Шаг 2

После извлечения винчестера из ноутбука (для этого его необходимо отодвинуть вправо), удалите модули памяти.





Шаг 3

Отделите три антенных кабеля от беспроводной карты.
Выверните два винта, которыми прикреплена беспроводная карта. Выньте карту из гнезда.





Шаг 4

Выверните винт крепления DVD – привода. Нажмите на DVD-привод от с помощью маленькой отвертки. Снимите его.





Шаг 5

Вы увидите три винта крепления. Открутите их.





Шаг 6

Уберите все винты с нижней стороны компьютера.
Чтобы снять материнскую плату, нужно отключить кабель питания. Он указан на фотографии красной стрелкой.





Шаг 7

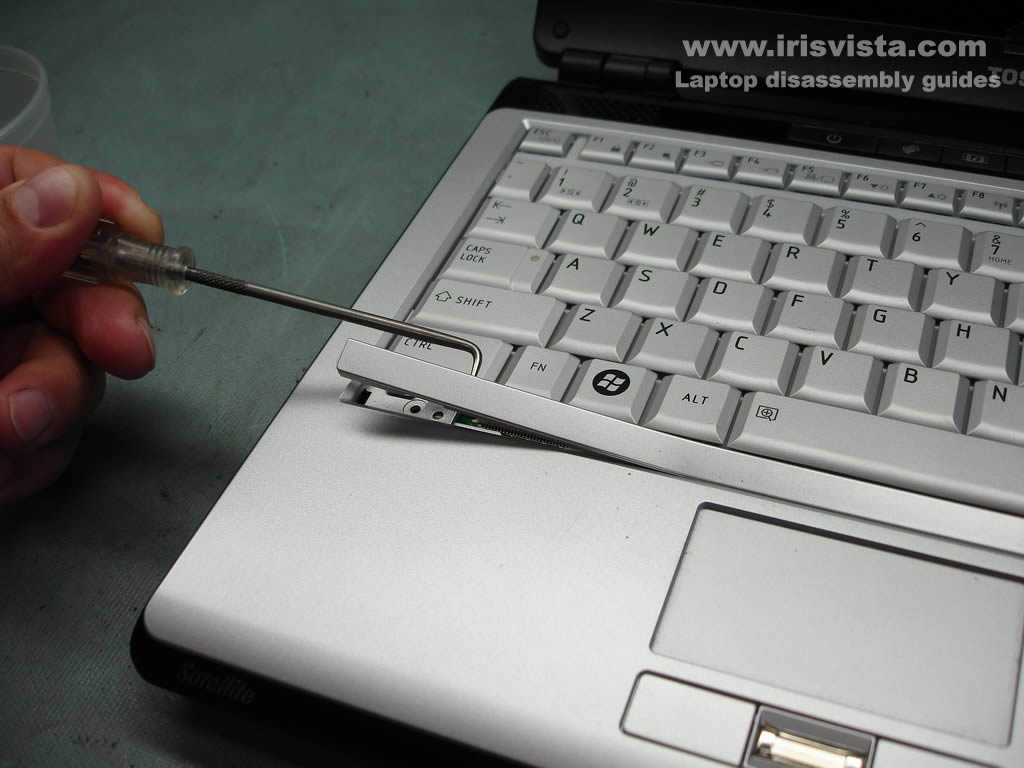

Начинайте поднимать вверх клавиатуру за кромку острым предметом.
Продолжите её снятие пальцами.





Шаг 8

Снимите винт, удерживающий клавиатуру на основании ноутбука.





Шаг 9

Осторожно приподнимите клавиатуру от ноутбука.

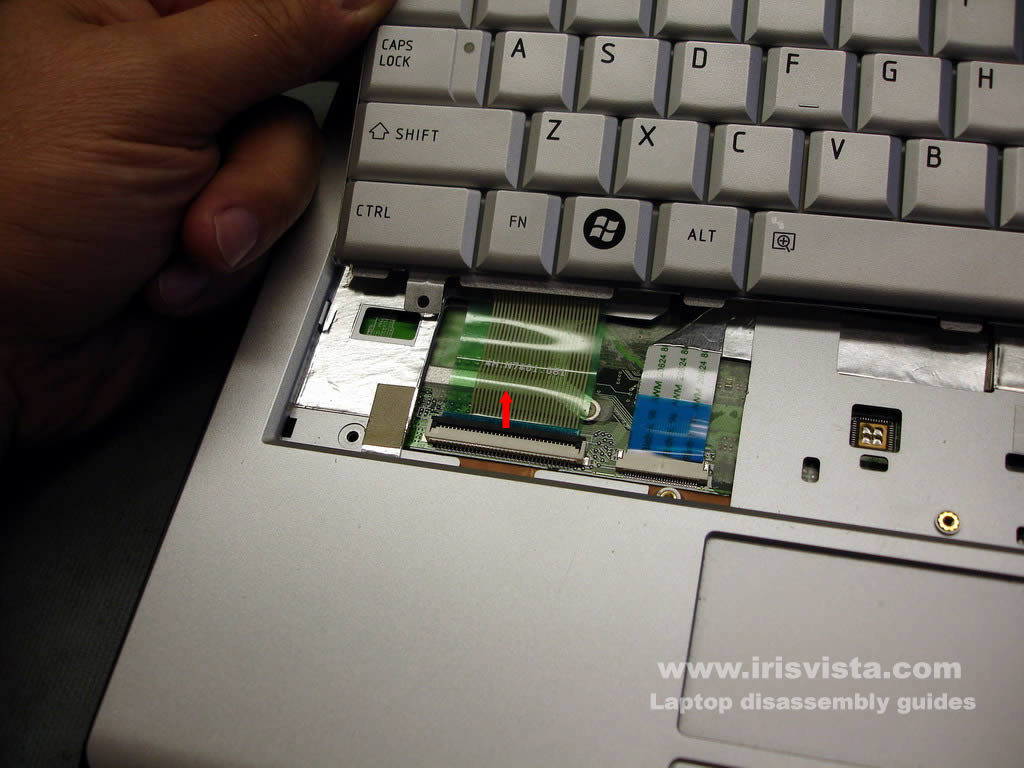

Разблокируйте слот кабеля клавиатуры на материнской плате.
Вытащите кабель. Теперь можно снять клавиатуру.





Шаг 10

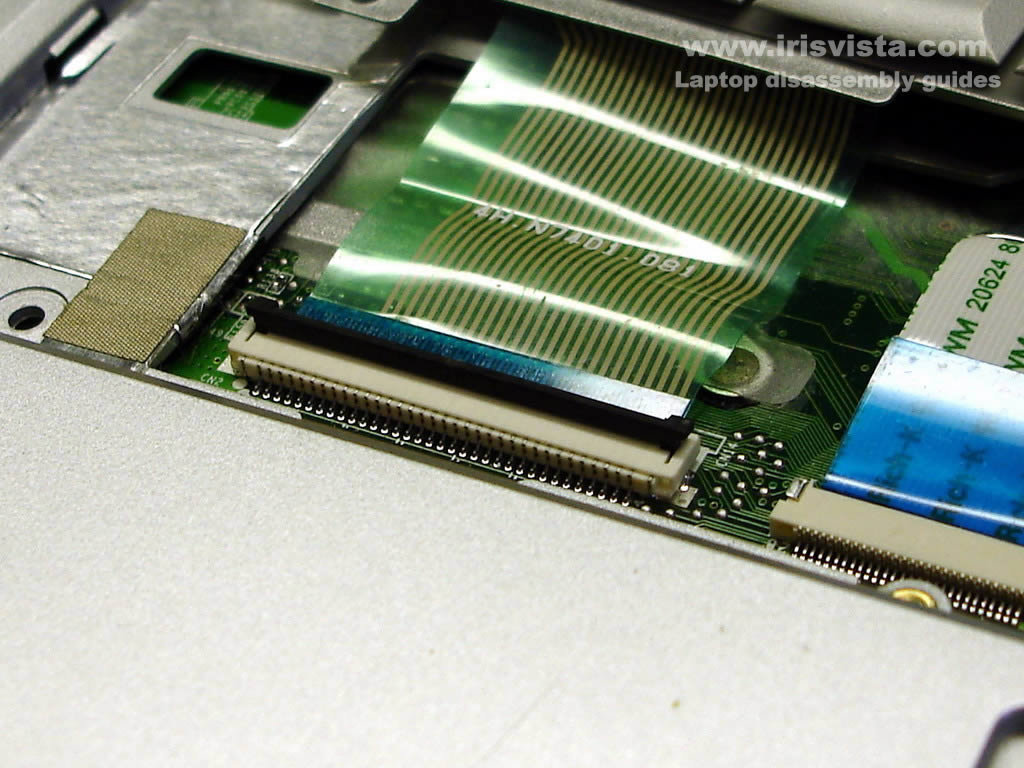

На этой картинке вы видите, что разъем кабеля клавиатуры разблокирован.

Отпустите кабель и снимите клавиатуру.





Шаг 11

Удалите четыре винта, крепящие верхнее покрытие.
Отключите кабель сенсорной панели от разъема на материнской плате.
В разблокировке разъема нет нужды, просто выньте кабель.





Шаг 12

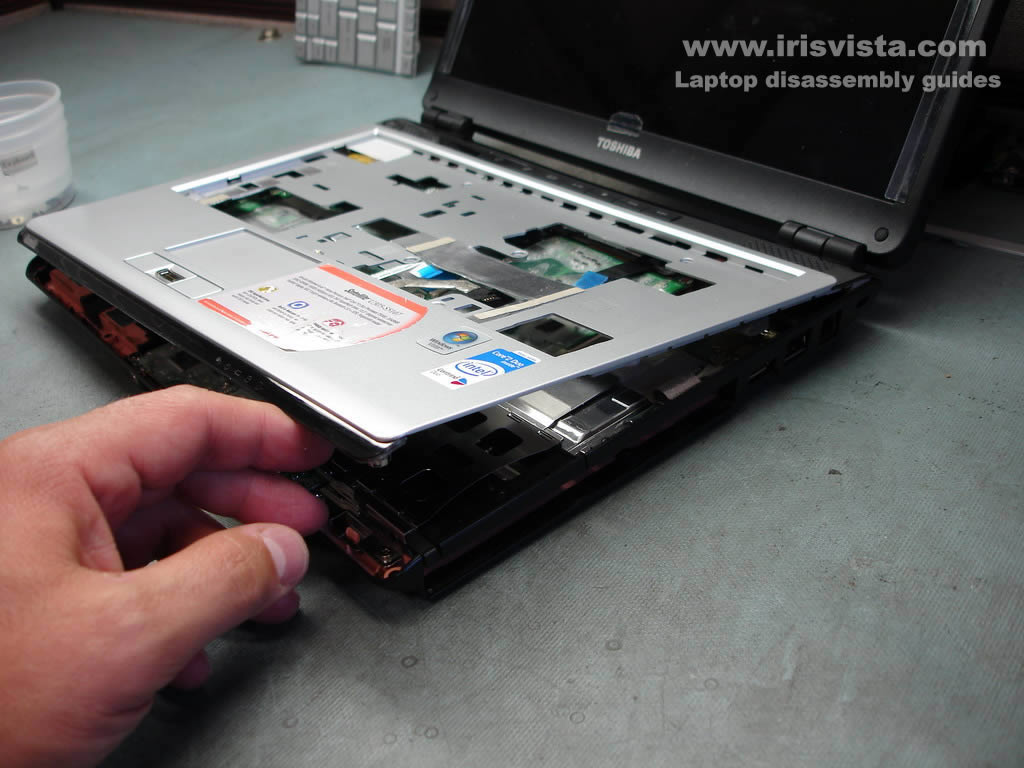

Поднимите и уберите верхнее покрытие компьютера.





Шаг 13

На фотографии верхняя крышка удалена.





Шаг 14

Снимите желтую липкую ленту, крепящую черный кабель.
Отсоедините четыре кабеля, идущие от звуковой платы, затем открутите винт крепления.





Шаг 15

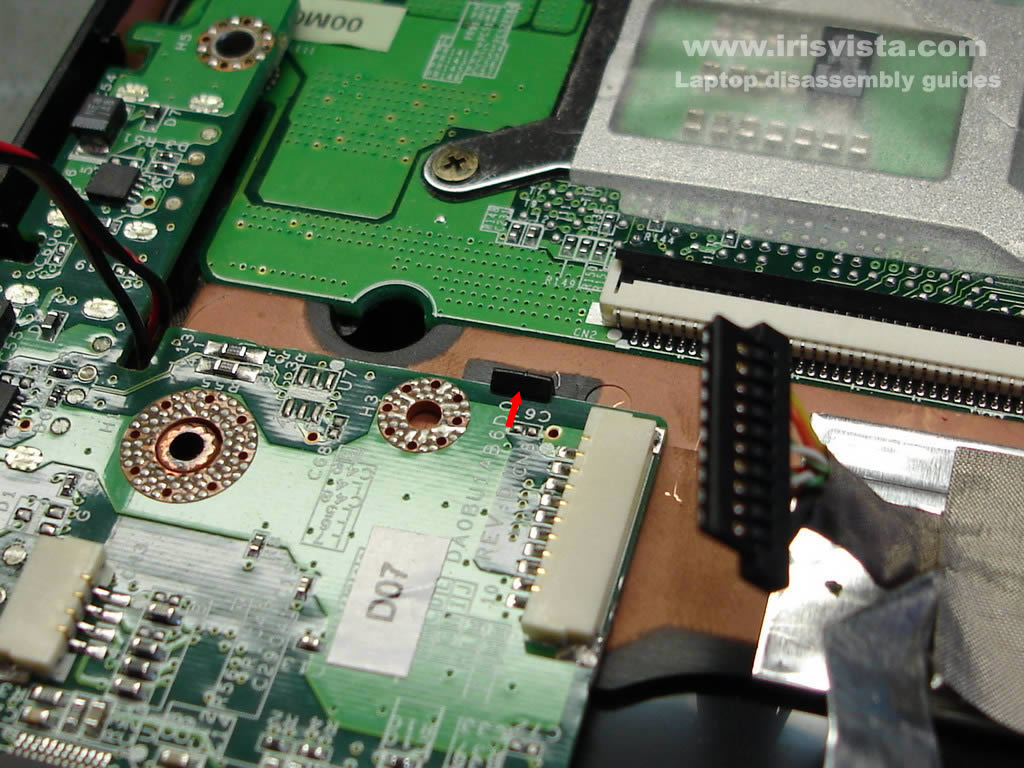

Когда вы приподнимете вверх звуковую плату, вы сможете разблокировать пластиковую защелку на этой стороне.





Шаг 16

Аккуратно приподнимите звуковую плату и выньте её из ноутбука.





Шаг 17

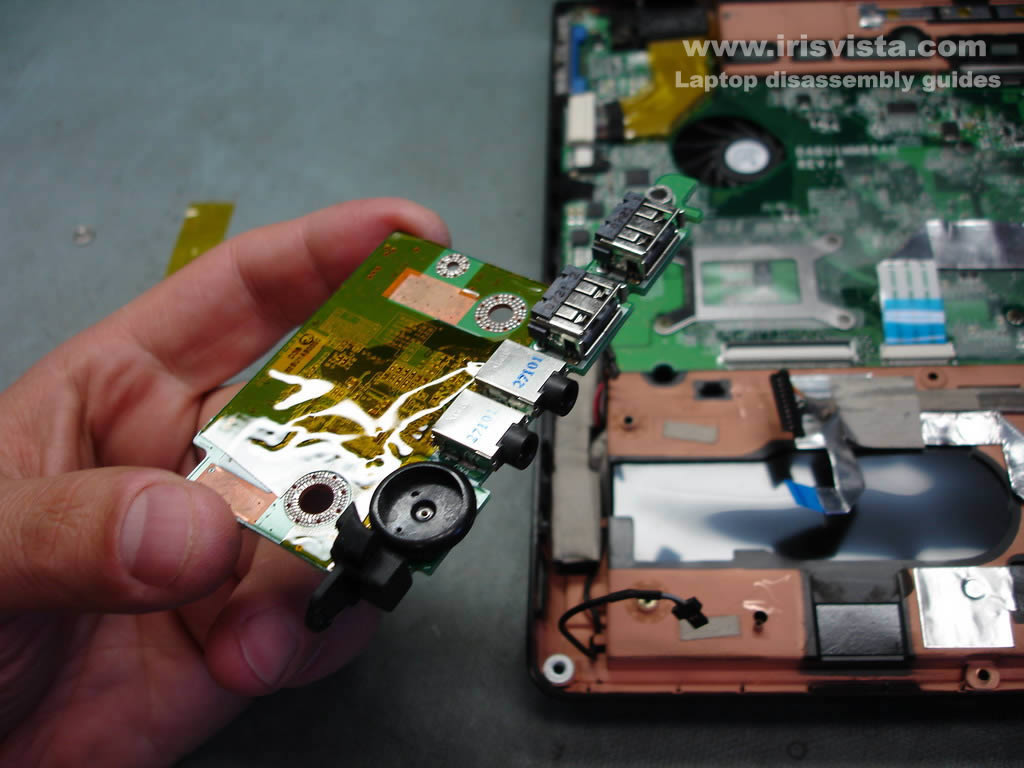

На фотографии звуковая плата вынута.





Шаг 18

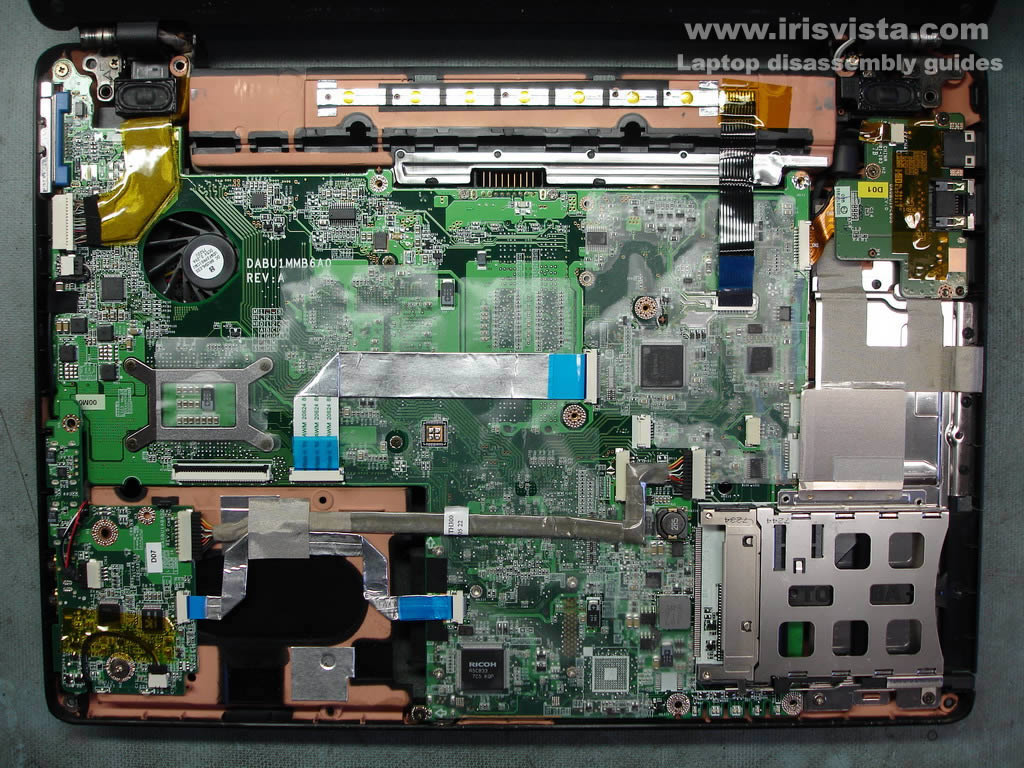

При необходимости удаления материнской платы выполняются следующие действия:
1. Удалите две шестигранные шпильки от VGA порта. Они указаны двумя желтыми стрелками.
2. Выкрутите два винта (крепления разъема RJ45 платы). Отключите слот кабеля этой платы от системной, извлеките плату.
3. Отсоедините все кабели (указаны красными стрелками).
4. Выверните четыре винта, которые крепят материнскую плату на основании ноутбука.
5. Теперь убираем материнскую плату с правой стороны. Приподняв, снимите плату с основания.
