Самостоятельно разбираем ноутбук Toshiba Satellite T235, T235D, Т230, T230D

Опубликовано 05 Октябрь 2014
Просмотров: 1477





Шаг 1

Отключаете адаптер переменного тока от компьютера. Убедитесь в том, что ноутбук также выключен.

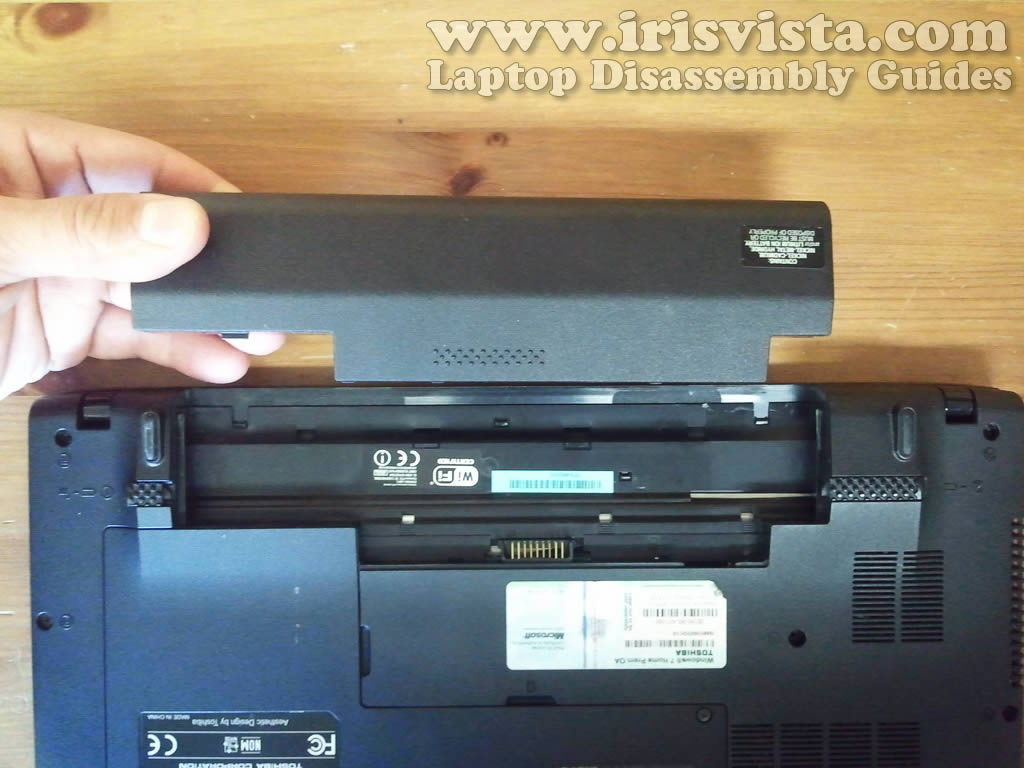

Разблокируйте и извлеките батарею ноутбука.













Шаг 2

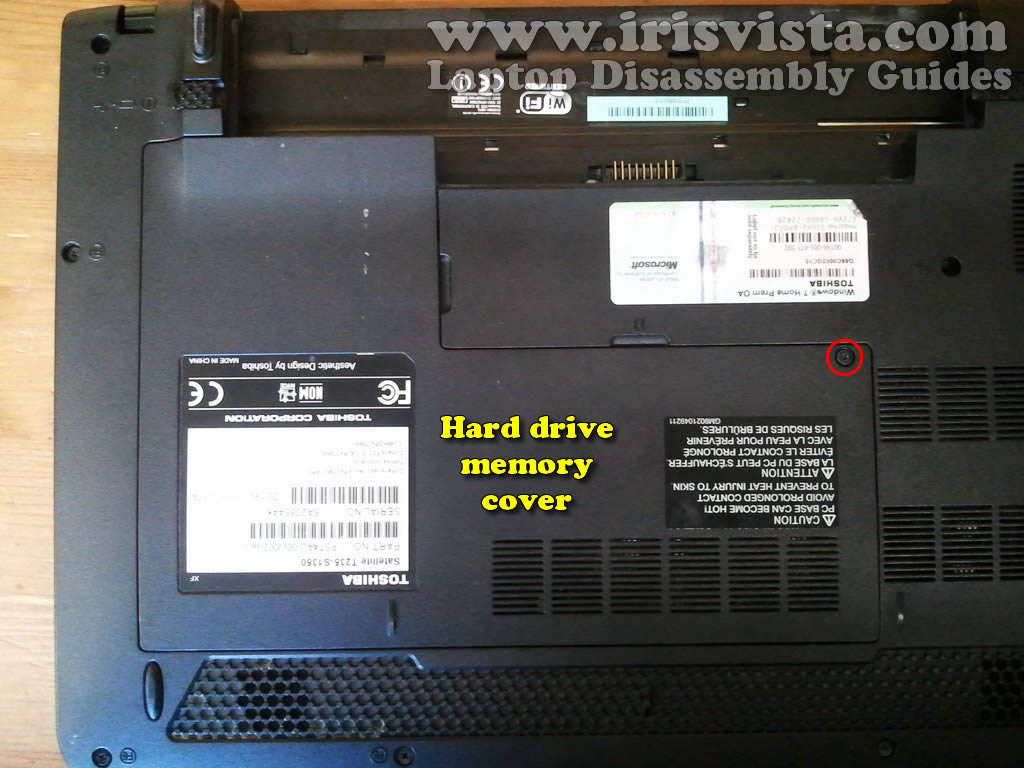

На нижней стороне ноутбука вы под крышкой обнаружите винчестер. Крышка закреплена одним винтом.

Выверните винт и аккуратно снимите крышку.





Шаг 3

Сняв крышку, вы становитесь обладателем доступа к обоим модулям памяти. У вас есть возможность оставить оба модуля подсоединенными к материнской плате.

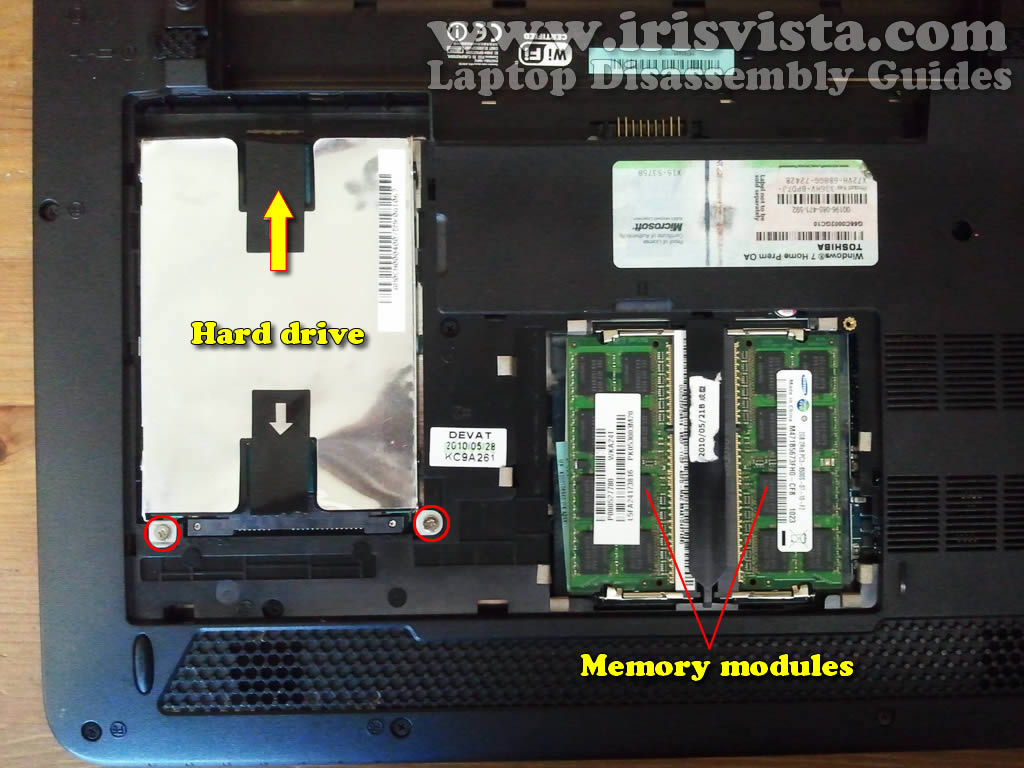

Винчестер прикреплен двумя винтами. Открутите оба винта.

Отодвиньте жесткий диск в обозначенном направлении, чтобы освободить материнскую плату.





Шаг 4

Поднимите и извлеките винчестер.

Toshiba Satellite T235/T235D ноутбук использует обычный 2.5" жесткий диск SATA.

Жесткий диск может быть заменен на любой другой стандартный 2,5" SATA жесткий диск или SSD.





Шаг 5

Выверните два винта, которыми закреплена клавиатура для ноутбука.





Шаг 6

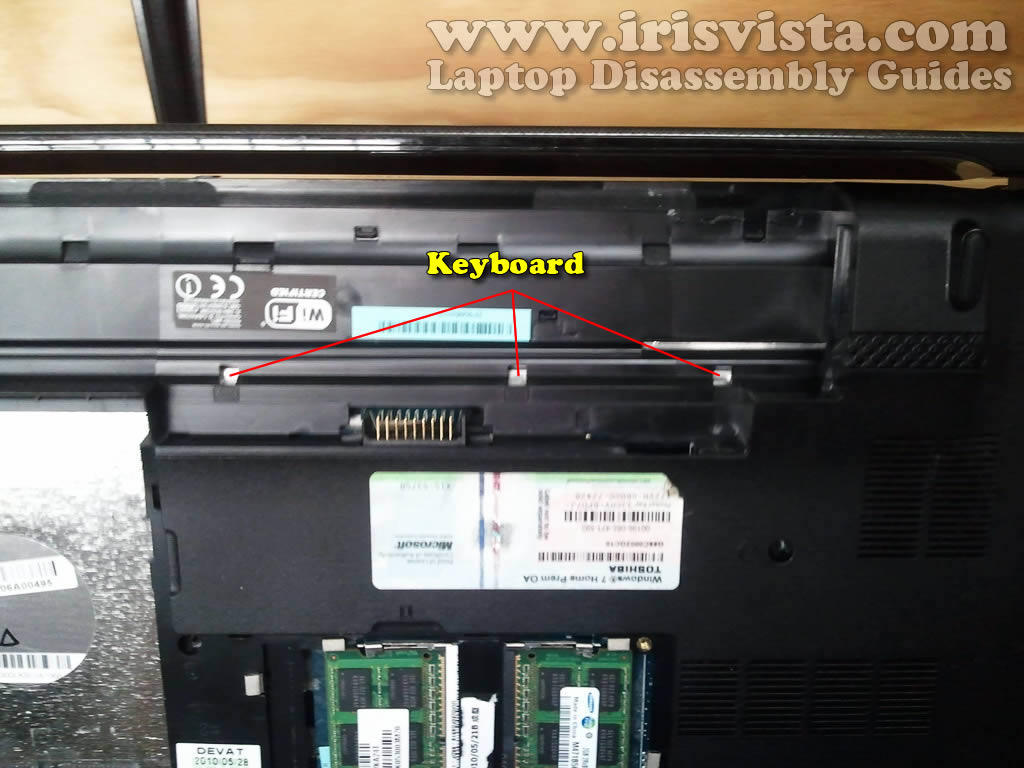

В батарейном отсеке можно увидеть клавиатуру через три отверстия.

Чтобы снять клавиатуру, нужно нажать на нее маленькой отверткой через одно из отверстий.





Шаг 7

Одновременно вставьте пальцы под клавиатуру на другой стороне ноутбука.

Продолжайте снимать клавиатуру уже при помощи пальцев.





Шаг 8

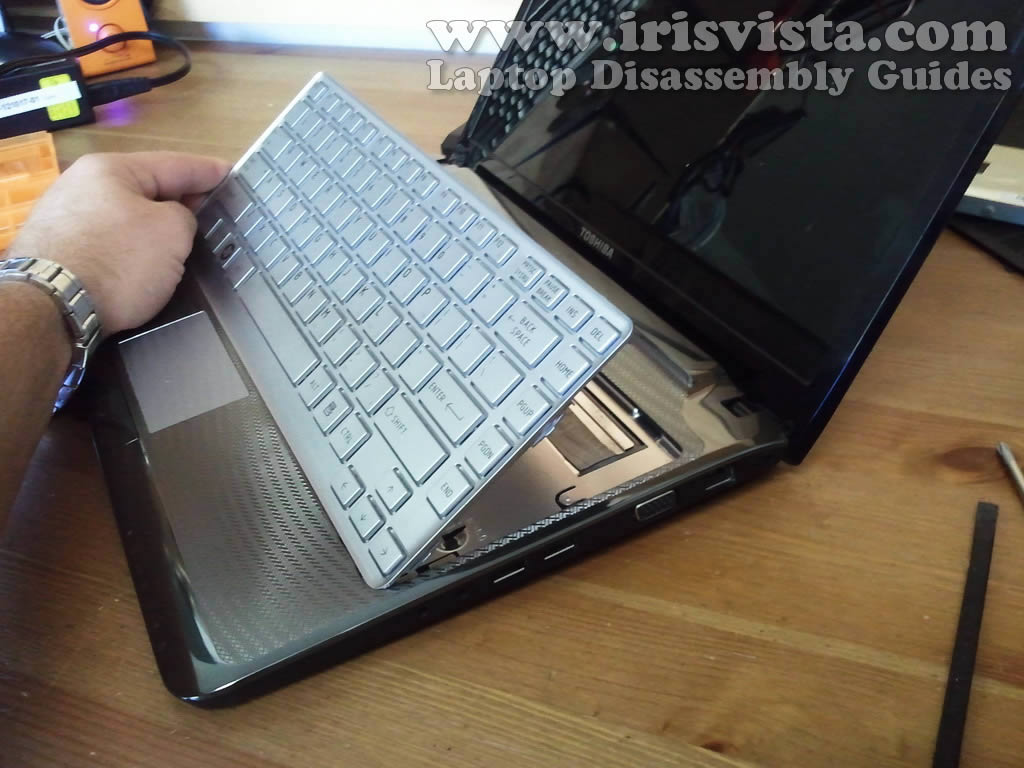

Приподнимите клавиатуру и переместите ее в сторону дисплея.

Будьте осторожны, клавиатура подключена к материнской плате.





Шаг 9

Разъем кабеля клавиатуры расположен под ней.





Шаг 10

Вот таким образом вам необходимо разблокировать разъем клавиатуры.

Очень аккуратно отодвигаем фиксатор разъема на расстояние до 2 миллиметров в обозначенном направлении.

Примечание: фиксатор обязательно должен быть подсоединен к разъему, нужно быть предельно осторожными.





Ь

Шаг 11

На этой картинке разъем сфотографирован в разблокированном положении.

Как вы видите, по-прежнему прикреплен фиксатор разъема.

Теперь вытягиваем кабель клавиатуры из слота.





Шаг 12

Снимаем клавиатуру с ноутбука.





Шаг 13

Открутите винты на нижней части ноутбука.

Эти винты прикрепляют нижнюю крышку ноутбука к верхней крышке.





Шаг 14

Удалите пять винтов, удерживающих верхнюю крышку.

Отсоедините кабель кнопки питания и кабель сенсорной панели от материнской платы.





Шаг 15

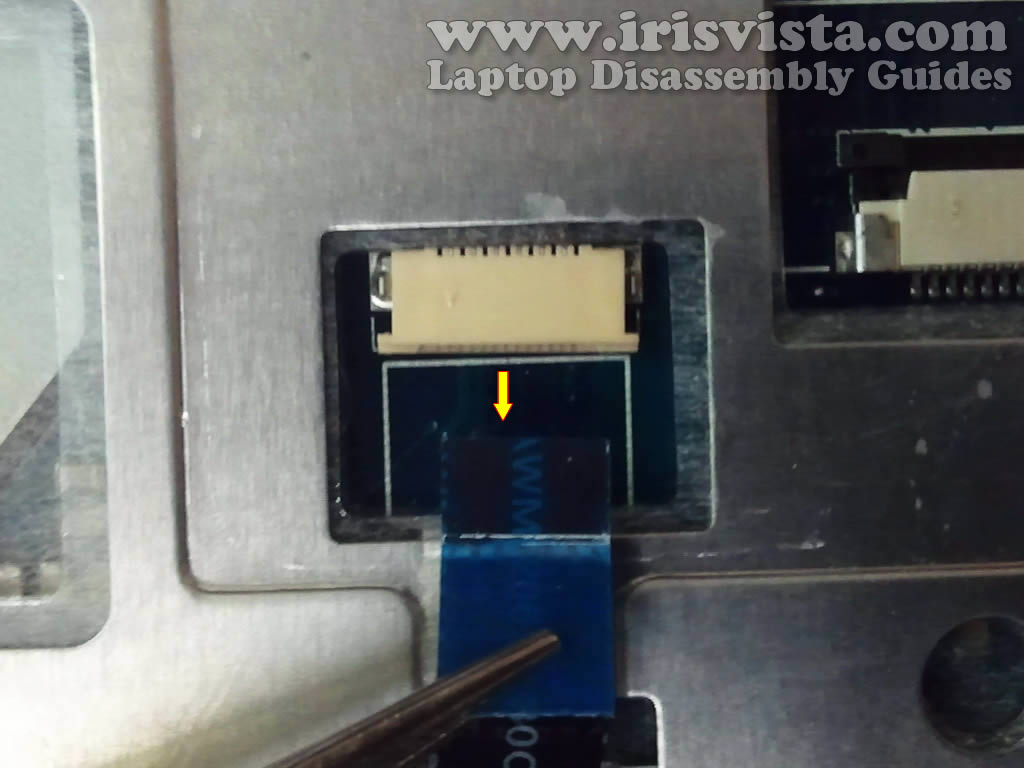

Разъем кабеля кнопки питания не имеет фиксатора, и, следовательно, в разблокировке не нуждается.

Аккуратно вытащите кабель из разъема.





Шаг 16

Вытяните кабель сенсорной панели из разъема.





Шаг 17

Начните отделять верхнюю крышку от основания компьютера с помощью острого и тонкого куска пластика.

Можно применять для этих целей гитарный медиатор.





Шаг 18

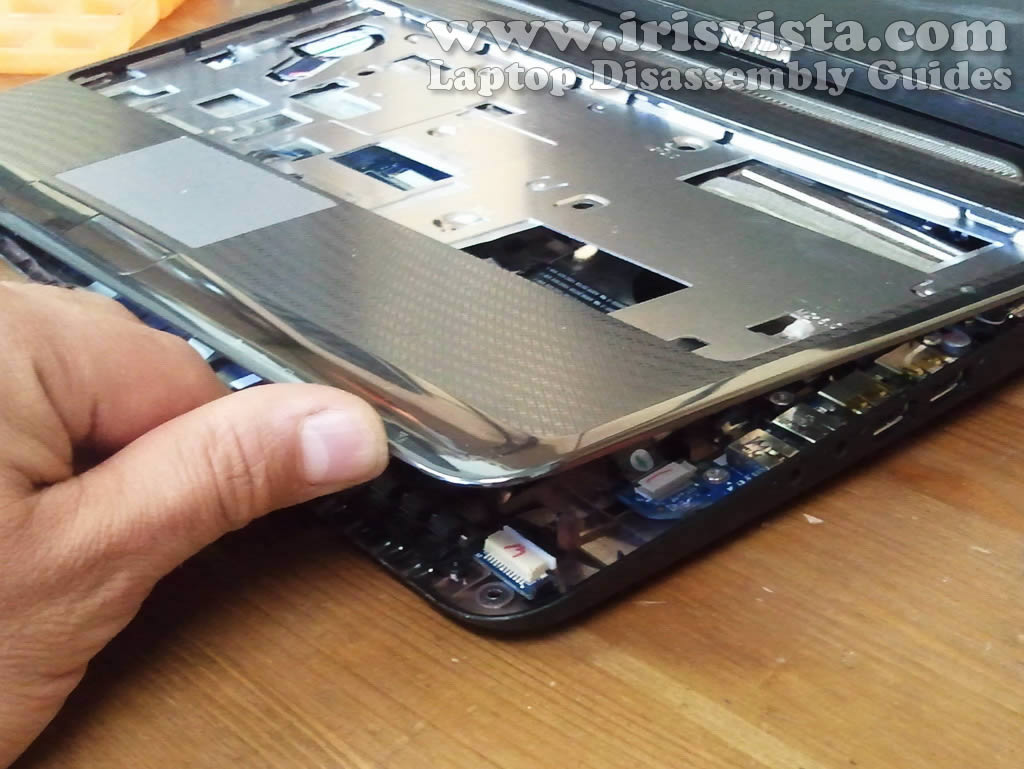

Продолжайте снимать верхнюю крышку уже пальцами.





Шаг 19

На фотографии верхняя крышка удалена.





Шаг 20

На противоположной стороне верхней крышки имеется путь к кнопке питания, сенсорной панели и кнопки сообщения.





Шаг 21

На этой картинке вы наблюдаете ноутбук с удаленной верхней крышкой. Теперь вы имеете полный доступ к следующим внутренним компоненты ноутбука:

- Слот питания

- кулер

- Звуковоспроизводящая система (динамики)

- плата модема

- USB / аудио панель

- Материнская плата





Шаг 22

Снимите липкую ленту, защищающую силовой разъем и карту беспроводной связи, кабели.





Шаг 23

Чтобы убрать вентилятор, вам нужно вывернуть винты, крепящие разъем питания и левый шарнир.





Шаг 24

Осторожно приподнимите DC гнездо и переместите его подальше от вентилятора.

Без этого Вы не сможете удалить систему охлаждения.





Шаг 25

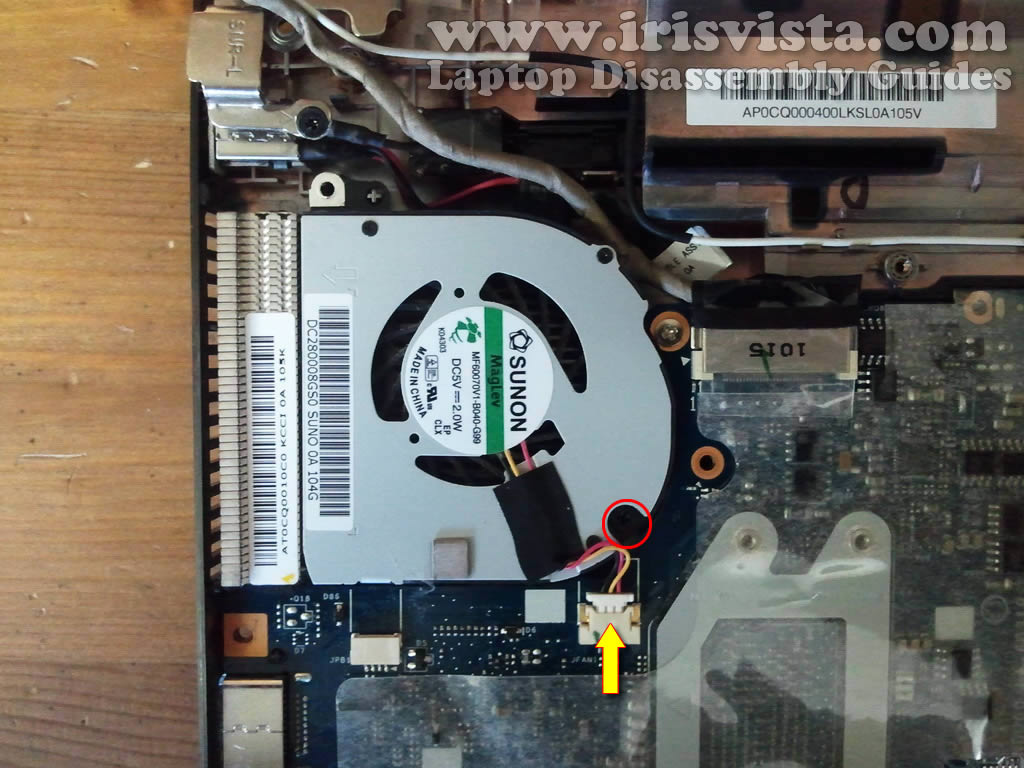

Открутите винт, закрепляющий охлаждающую систему, и отключите кабель кулера от материнской платы.





Шаг 26

Последним действием поднимаете и снимаете вентилятор.



Источник: www.irisvista.com
