Самостоятельно разбираем ноутбук Toshiba Satellite T135, T135D, T130, T130D

Опубликовано 05 Октябрь 2014
Просмотров: 1902

Шаг 1

Выключите компьютер, отсоедините от него адаптер переменного тока.

Извлеките аккумулирующее устройство.













Шаг 2

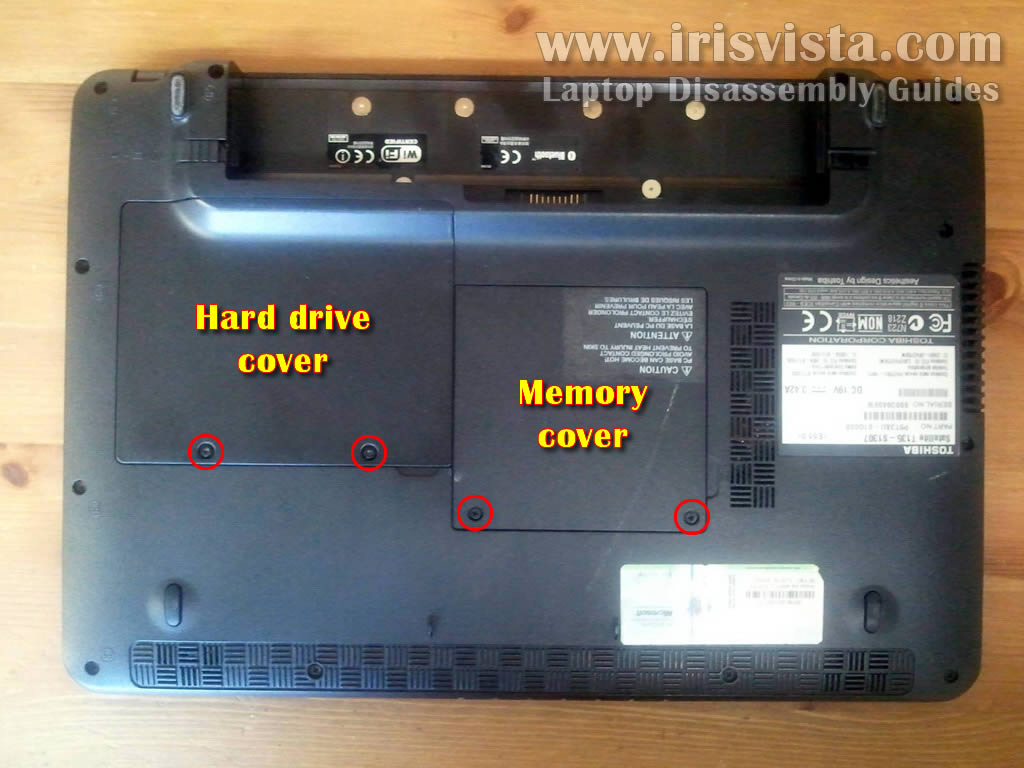

Ослабьте и снимите четыре винта, удерживающих крышки винчестера и памяти.

Поднимите вверх и уберите обе крышки.





Шаг 3

Оба модуля памяти доступны для удаления на нижней стороне ноутбука. Однако извлекать в данный момент модули надобности нет.

Следующим действием выверните оба винта, которыми жесткий диск крепится к кронштейну основания компьютера.
Отодвиньте жесткий диск от панели влево, для отсоединения от материнской платы.





Шаг 4

Аккуратно приподнимите и извлеките винчестер из ноутбука.

Как вы видите,в Toshiba Satellite T135/T130 ноутбуке установлен обычный 2,5" SATA жесткий диск.





Шаг 5

Открутите оба винта, расположенных в батарейном отсеке.

Именно этими винтами закрепляется клавиатура на лицевой панели.





Шаг 6

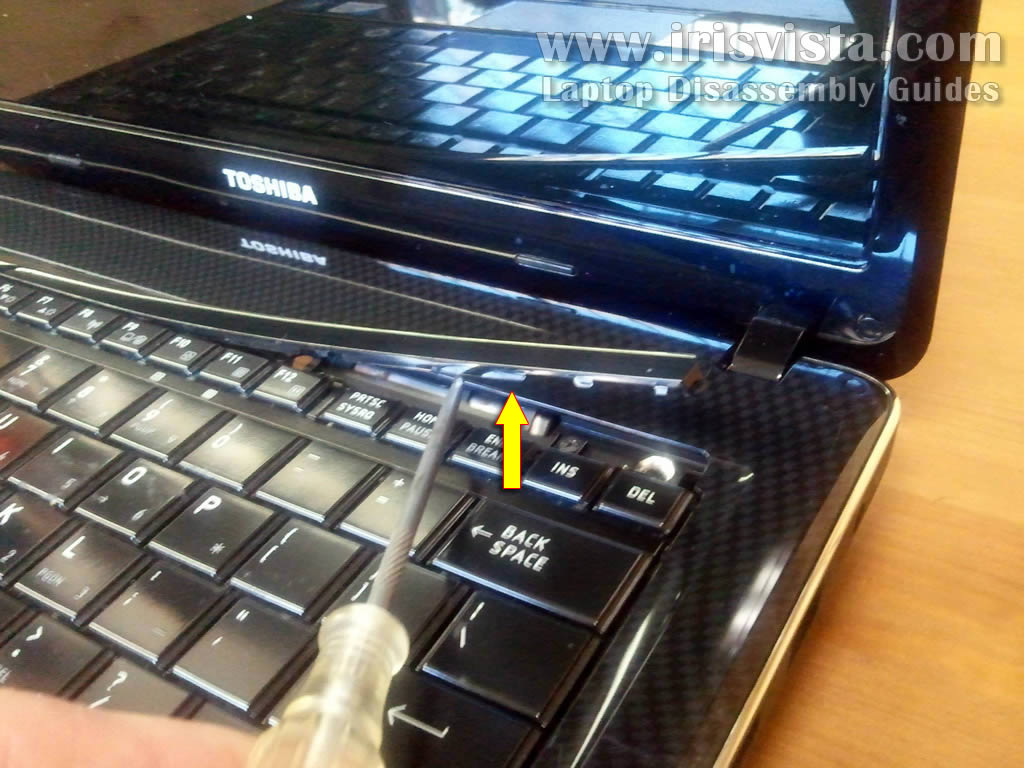

Осторожно отодвиньте правый край клавиатуры от лицевой панели острым предметом (сгодится тонкий кусок пластика).

Далее снимайте панель пальцами.





Шаг 7

Открутите винты, прикрепляющие клавиатуру.





Шаг 8

Теперь вам необходимо приподнять верхнюю часть клавиатуры и повернуть клавиатуру на себя, поместив ее на упор для рук.

Делать это необходимо предельно аккуратно, помните, что материнская плата по-прежнему соединена с клавиатурой.





Шаг 9

Здесь мы видим кабель клавиатуры, при помощи которого последняя подключена к материнской плате.

Следующие два действия необходимы для разблокировки разъема и высвобождения кабеля.





Шаг 10

На данной фотографии разъем клавиатуры показан в заблокированном положении. Аккуратно краем ногтя цепляем коричневый язычок, приподнимаем. Вкладки откроются под углом в девяносто градусов.

Не следует делать это изо всех сил, чтобы не оторвать язычок. Он должен быть подключен к слоту.







Шаг 11

На этой фотографии тот же разъем показан уже в разблокированном положении.

Теперь вам необходимо потихоньку вытащить кабель клавиатуры из слота.





Шаг 12

Теперь клавиатура легко снимется.





Шаг 13

Убираем все винты с нижней стороны компьютера.





Шаг 14

Выверните семь винтов крепления верхней крышки в сборе.

Отсоедините кабель сенсорной панели (первый разъем) и кабель кнопки питания (второй разъем) пользуясь тем же методом, что и ранее, для кабеля клавиатуры.





Шаг 15

Следующим шагом отсоединяем верхнюю крышечку от основания.





Шаг 16

Снимаем её полностью.





Шаг 17

На обратной стороне верхней крышки на основании наблюдаются следующие компоненты компьютера

- Плата кнопки питания.
- Сенсорная панель.
- Сенсорная кнопка питания.





Шаг 18

Теперь об удалении материнской платы на ноутбуке.





Шаг 19

Открутите два винта крепления материнской платы.

Отключите следующие кабели:
1. Видео кабель.
2. Кабель платы USB.
3. Bluetooth-модуль, кабель.
4. Кабель устройства чтения карт памяти.
5. LAN/USB кабель платы.





Шаг 20

Отсоедините оба антенных кабеля от беспроводной карты.
Выверните два винта, удерживающих плату беспроводной сети.
Выньте беспроводную карту.





Шаг 21

Осторожно приподнимите правую сторону материнской платы и отсоедините кабель DC гнезда.





Шаг 22

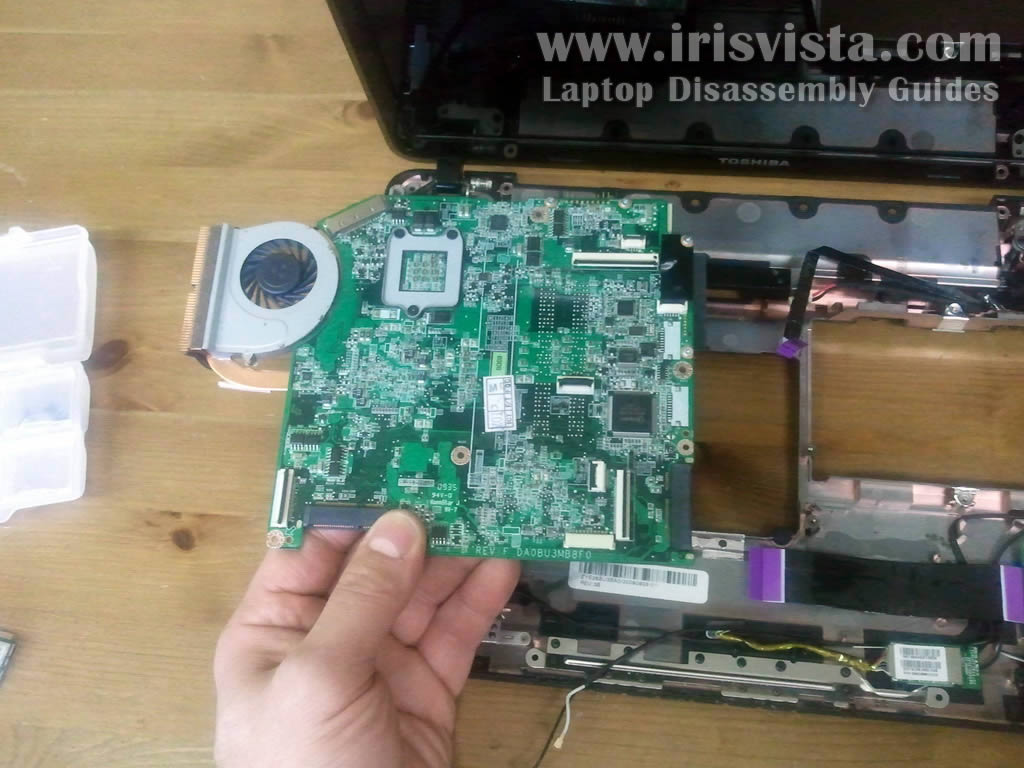

Вытаскиваем материнскую плату, тем же образом, что и на фотографии, и переверните ее. Отключите разъем платы VGA на нижней стороне материнской платы.





Шаг 23

Материнская плата окончательно удалена.





Шаг 24

На нижней стороне материнской платы есть путь к системе охлаждения (вентилятор и радиатор) и CMOS батарее.





Шаг 25

Здесь вы видите основные компоненты компьютера:

- VGA плата.
- USB - платы.
- Оба динамика.
- Bluetooth-модуль.
- Кард-ридер
- кабель DC гнезда



Источник: www.irisvista.com
