Как можно самому разобрать корпус ноутбука Toshiba Satellite S955, S955D, S950, S950D

Опубликовано 05 Октябрь 2014
Просмотров: 4189

ШАГ 1

Выключить ноутбук и отсоединить адаптер переменного тока.

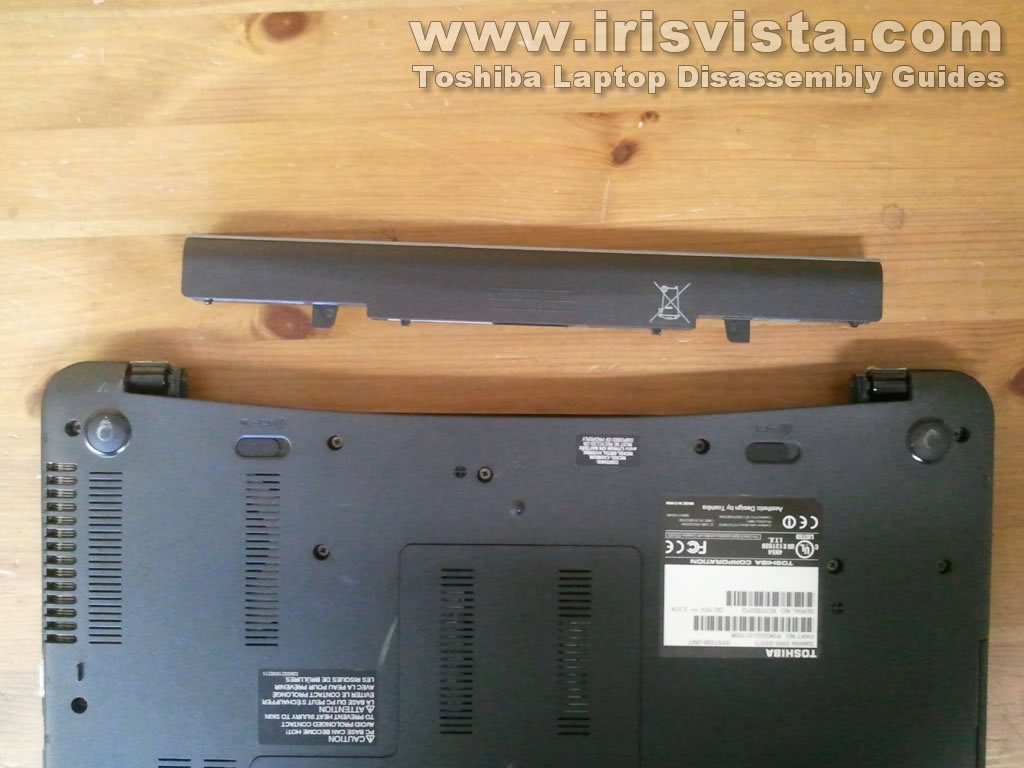

Разблокировать и снять батарею ноутбука.





ШАГ 2

Отвинтить один винт, удерживающий крышку отсека винчестера / памяти на нижней части ноутбука.

Поднять и снять металлическую крышку.





ШАГ 3

Под прикрытием находится память (RAM) модули, жесткий диск и CMOS (RTC) батарею.

Модули памяти и CMOS батареи остаются подключенными к плате. Винчестер удаляется.

Для этого необходимо снять винт, удерживающий винчестер на основании ноутбука.

Далее винчестер сдвинуть несколько вправо, чтобы отсоединить от материнской платы.





ШАГ 4

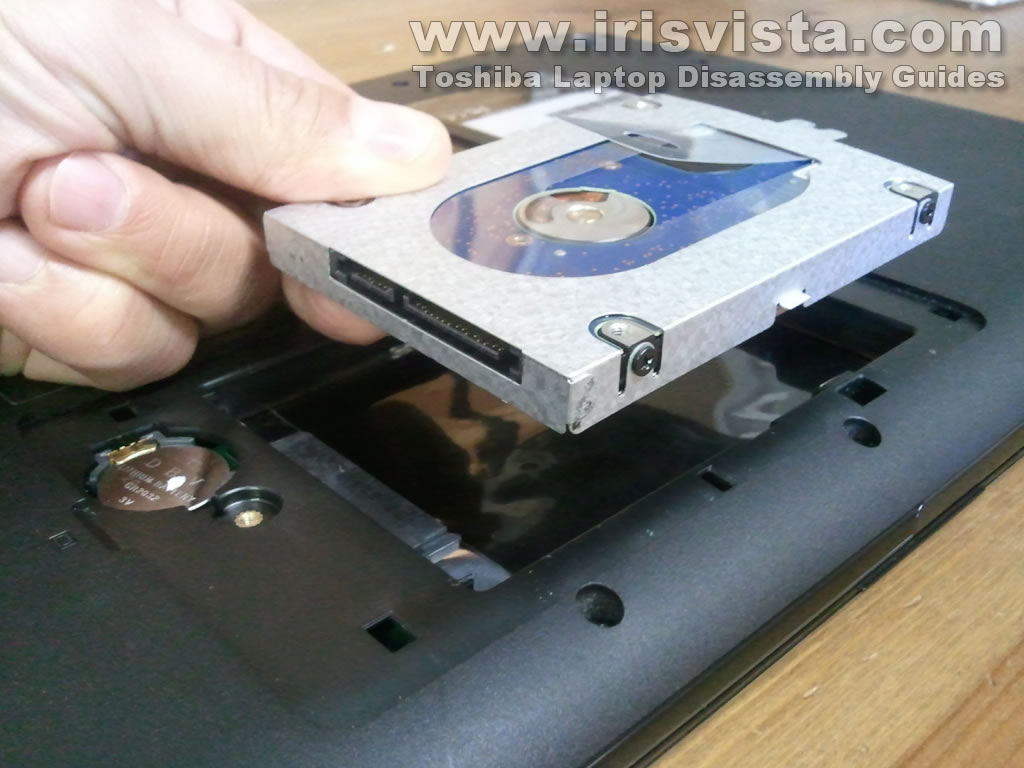

Поднять и извлечь жесткий диск.





ШАГ 5

Снять винт, удерживающий оптический привод.

Вытянуть оптический привод вправо и удалить его из ноутбука.





ШАГ 6

На данной модели ноутбука снять клавиатуру немного сложнее обычного.

Если заглянуть внутрь оптического привода, в отсеке можно увидеть отверстие на основании ноутбука.





ШАГ 7

Чтобы отделить клавиатуру от верхней крышки, необходимо нажать на неё через это отверстие отверткой небольших размеров.





ШАГ 8

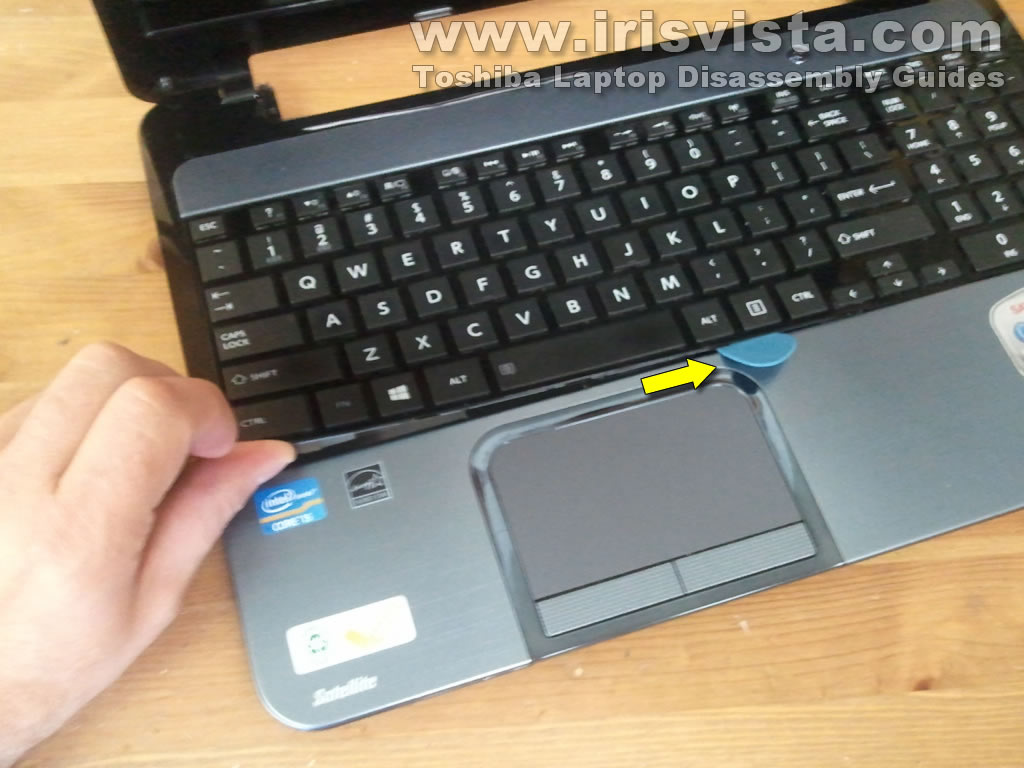

Теперь следует подсунуть пальцы под клавиатуру и отделить ее от верхней крышки тонким острым предметом.





ШАГ 9

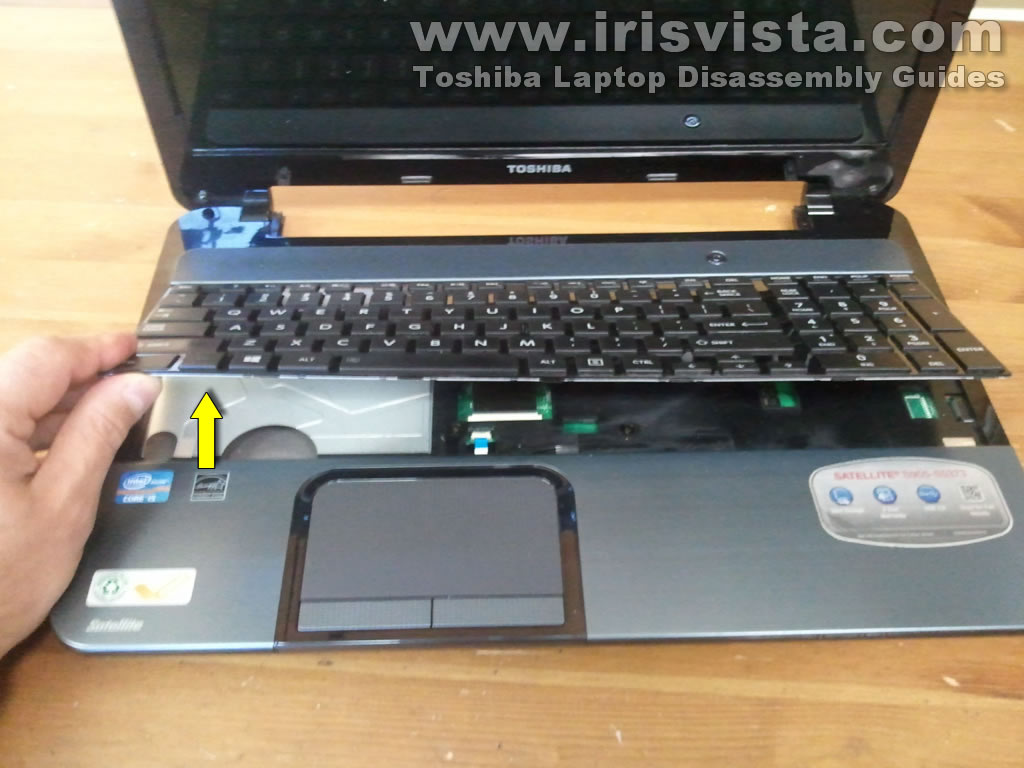

При подъеме клавиатуры следует помнить, что она еще подключена к другим компонентам.





ШАГ 10

Клавиатура удерживается на верхней крышке при помощи металлического крепления.

Следует немного надавить на нижнюю сторону клавиатуры, и она отделится от верхней части компьютера.





ШАГ 11

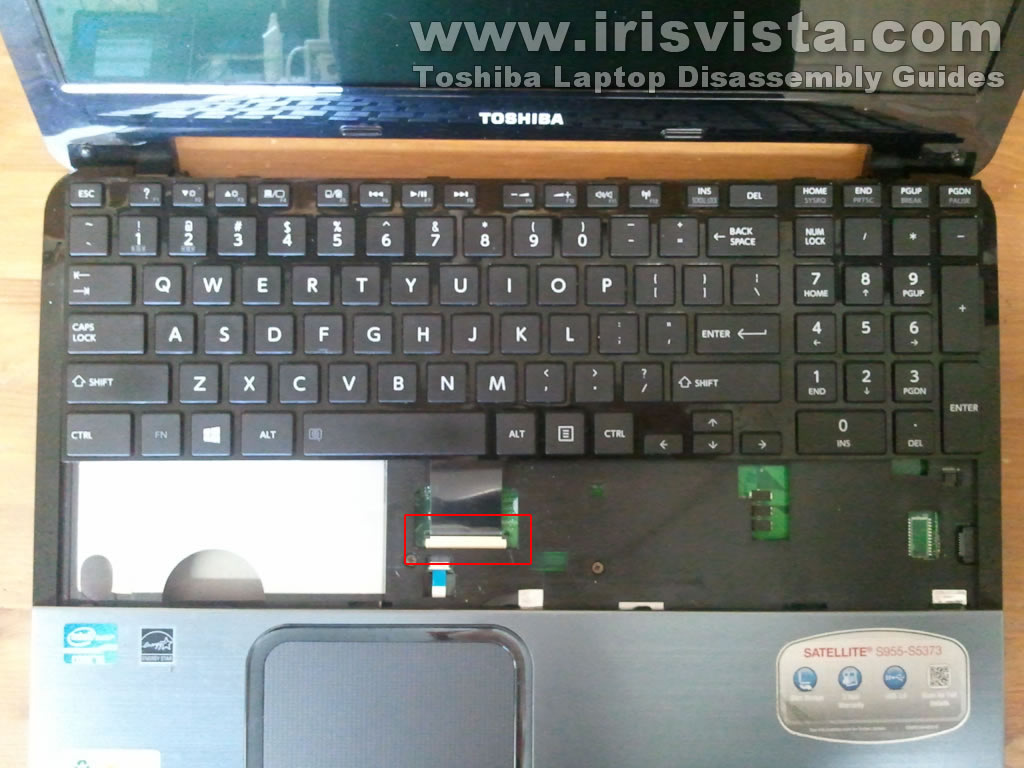

Перед тем, как снять клавиатуру полностью нужно разблокировать разъем кабеля и освободить кабель.





ШАГ 12

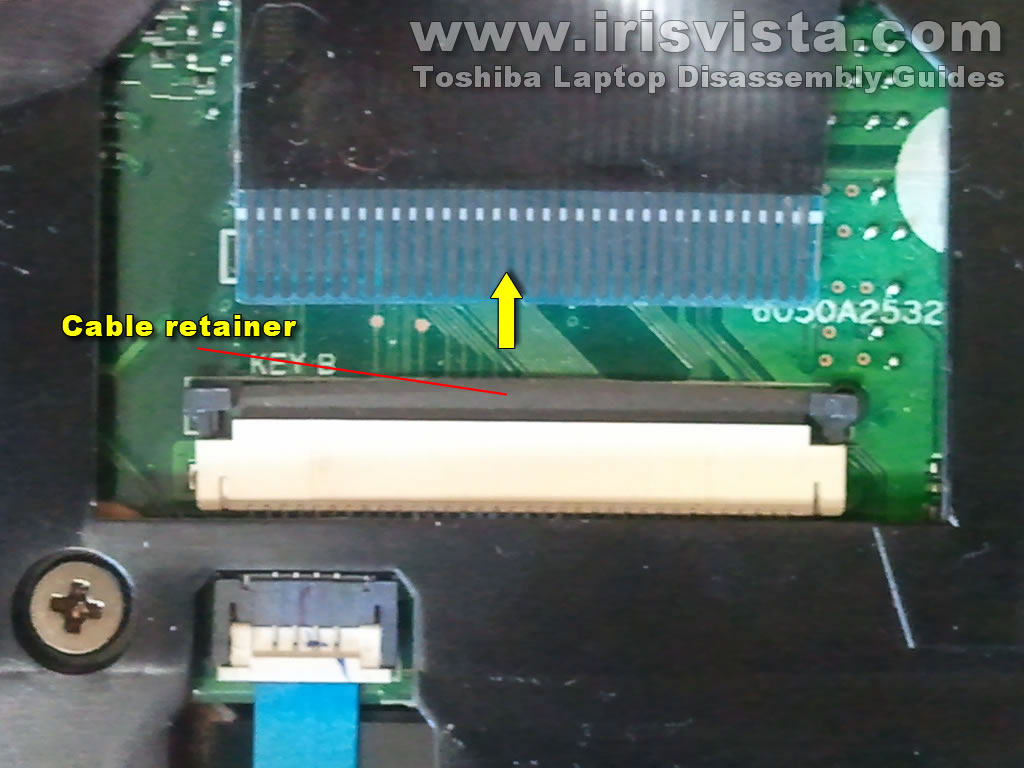

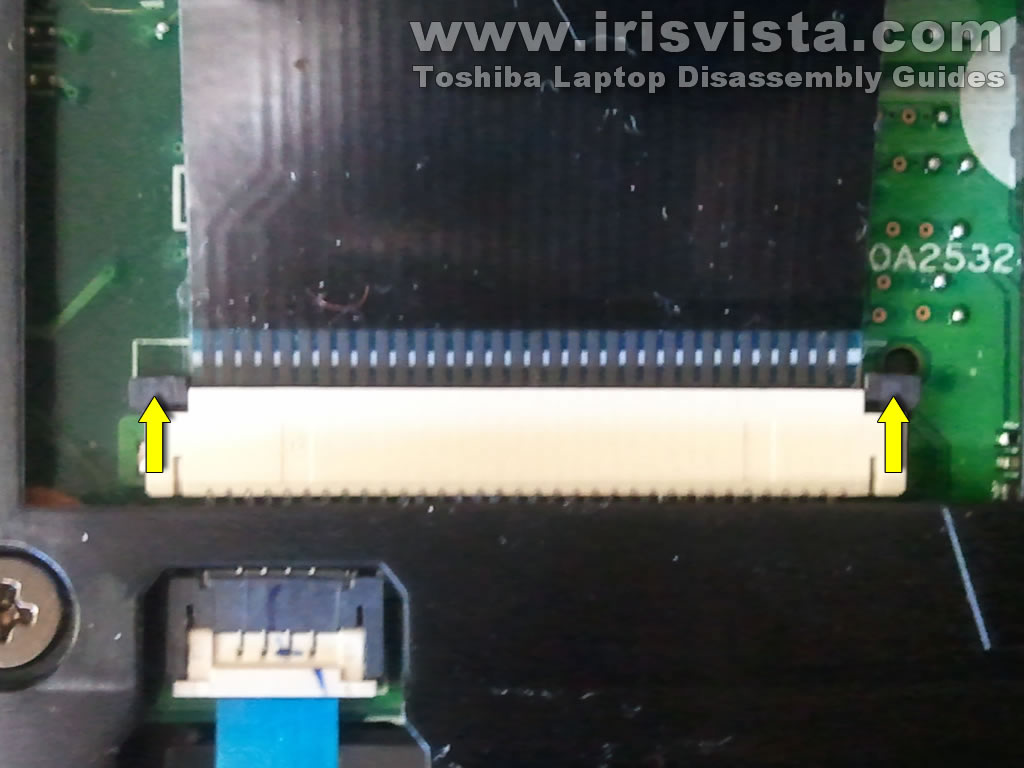

Разблокировка разъема заключается в отодвигании фиксатора на два миллиметра в сторону экрана. При этом он должен оставаться подключенным к основанию.





ШАГ 13

На этой фотографии показан разблокированный разъем, подключенный к основанию. Теперь следует вынуть кабель.





ШАГ 14

Следующий шаг - удаление клавиатуры.







ШАГ 15

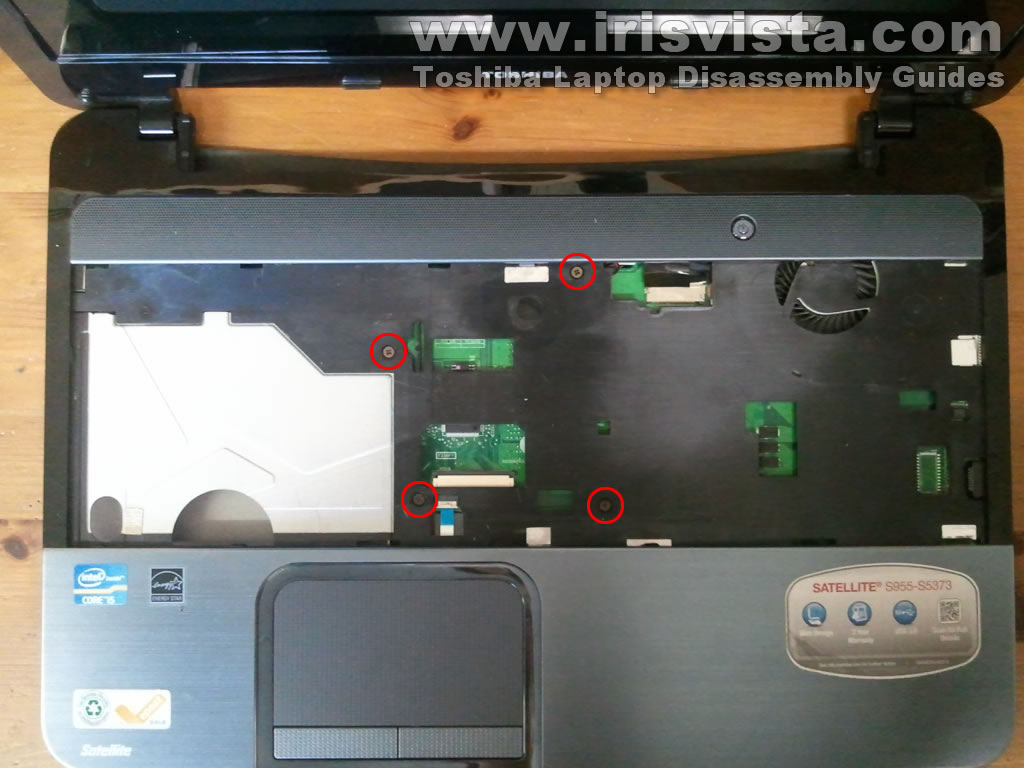

Затем нужно удалить все винты из нижней стороны.





ШАГ 16

Следом вывернуть все винты, крепящие верхнюю крышку.





ШАГ 17

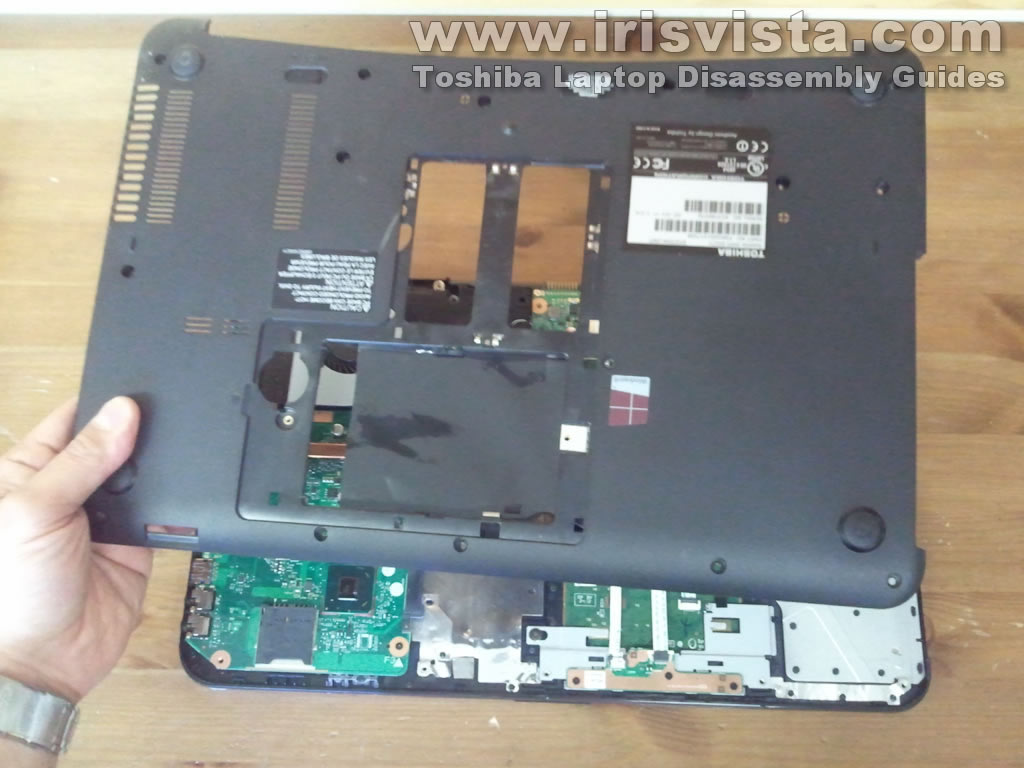

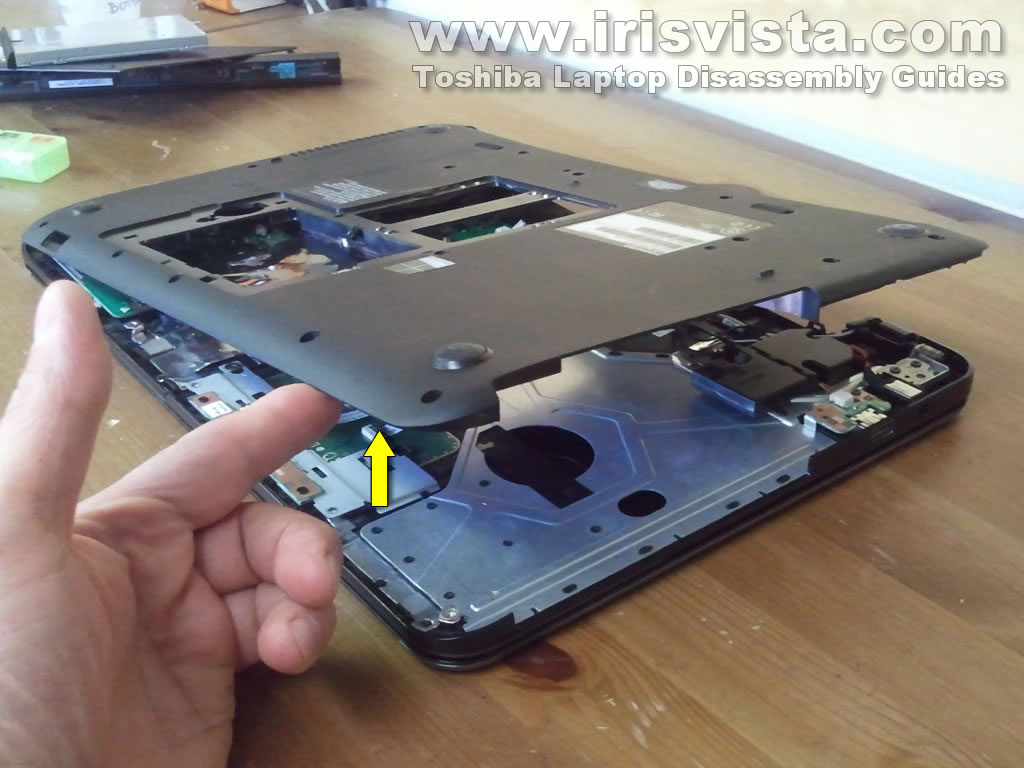

Перевернуть ноутбук, отделить от него с одного края нижнюю крышку.





ШАГ 18

Снять крышку полностью.





ШАГ 19

Так выглядит полностью снятая крышка.





ШАГ 20

Под нижней крышкой расположены следующие компоненты ноутбука:
- вентилятор и радиатор
- беспроводная карта
- динамики
- слот питания.
- USB -плата
- сенсорная панель и кнопка её платы
- материнская плата





ШАГ 21

Разъем питания постоянного тока подключен к материнской плате с помощью кабелей.

Если DC-разъем сломался, его можно отключить от материнской платы и заменить на новый.





ШАГ 22

Затем необходимо вывернуть два винта, крепящих вентилятор к материнской плате и поднять кулер.





ШАГ 23

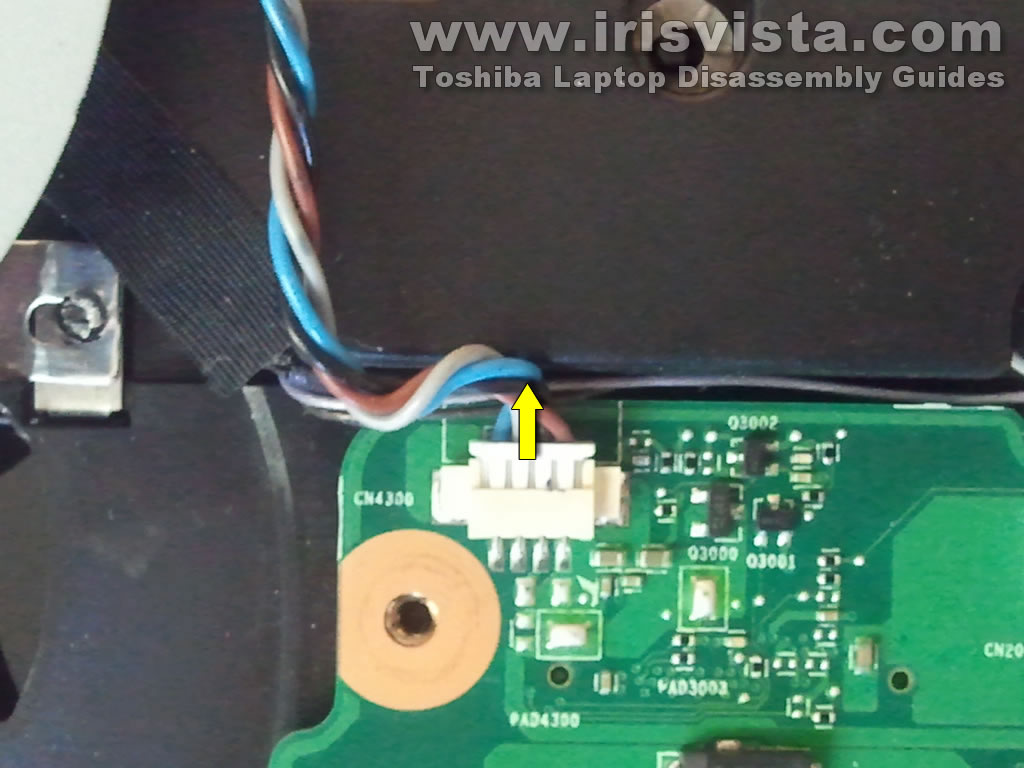

Чтобы снять кулер полностью, его следует отключить от материнской платы.





ШАГ 24

Теперь можно заменить его или почистить радиатор от пыли. Это важно, так как пыль способствует перегреву ноутбука.
