Разбираем ноутбук TOSHIBA Satellite A35 и A30

Опубликовано 29 Август 2014
Просмотров: 2355

Разбираем ноутбук Toshiba Satellite A35 и A30.

ШАГ 1

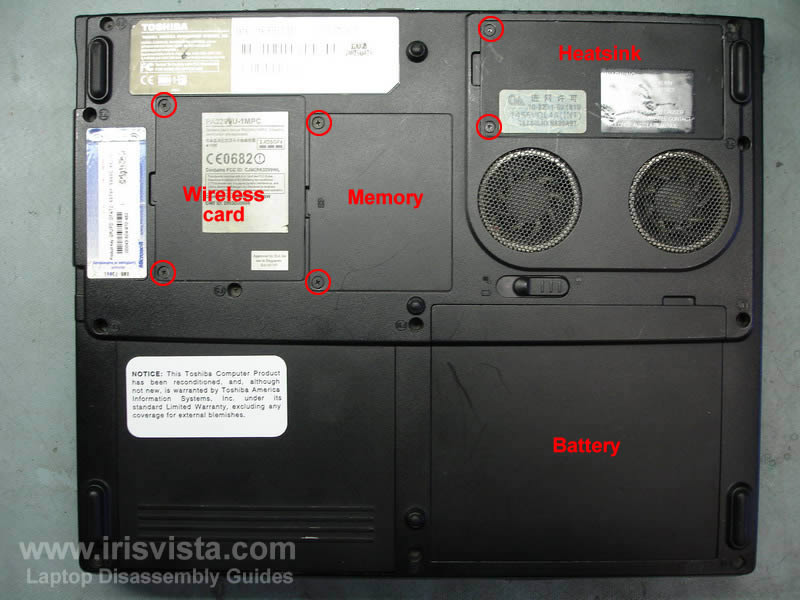

Снимите аккумулятор у ноутбука.
Снимите крышки карты беспроводной сети, карты памяти и радиатора.
Крышка радиатора крепится двумя винтами.

ШАГ 2

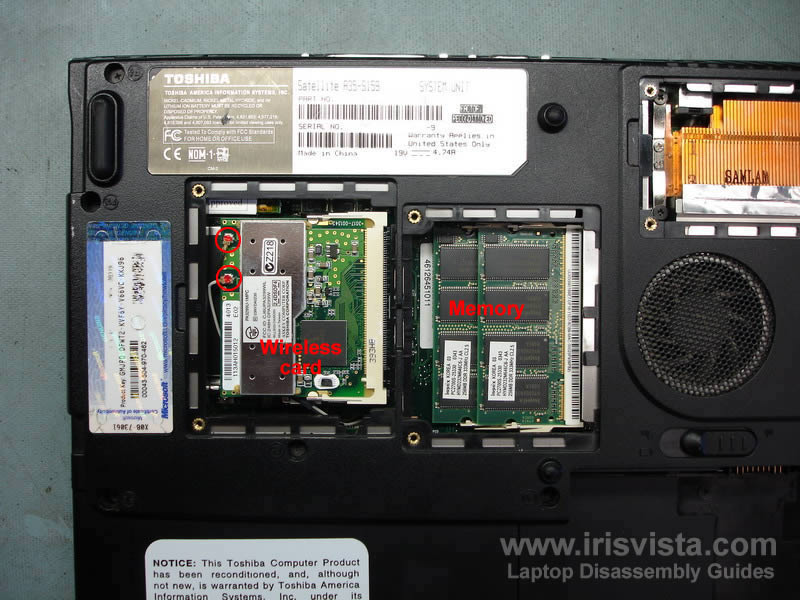

С помощью пальцев можно справиться с защёлками на карте беспроводной сети. Снимите её.
Выньте обе карты памяти из ноутбука.

ШАГ 3

Выкрутите четыре винта с радиатора.
С помощью пальцев можно справится с зажимом на процессоре.

ШАГ 4

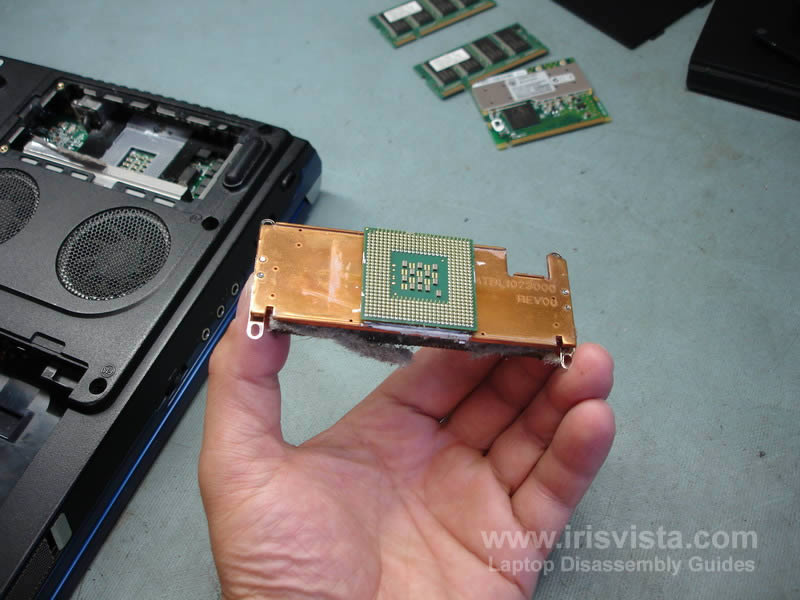

Осторожно поднимите и снимите радиатор.
Процессор выйдет из гнезда вместе с ним.
Будьте осторожны с контактами процессора.

ШАГ 5

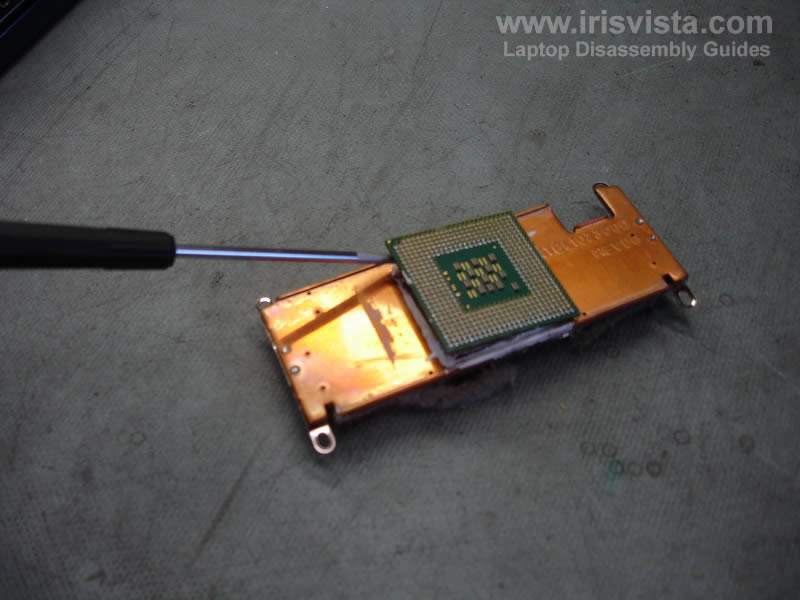

Теперь нам надо отделить процессор от радиатора.
Вставьте отвертку между процессором и радиатором и осторожно отделите процессор. Будьте аккуратнее!

ШАГ 6

Лучше оставить процессор в гнезде во избежание повреждения контактов.
Вставьте его обратно и зафиксируйте защёлку.

ШАГ 7

Скрутите болт, удерживающий DVD в ноутбуке, и выньте его.

ШАГ 8

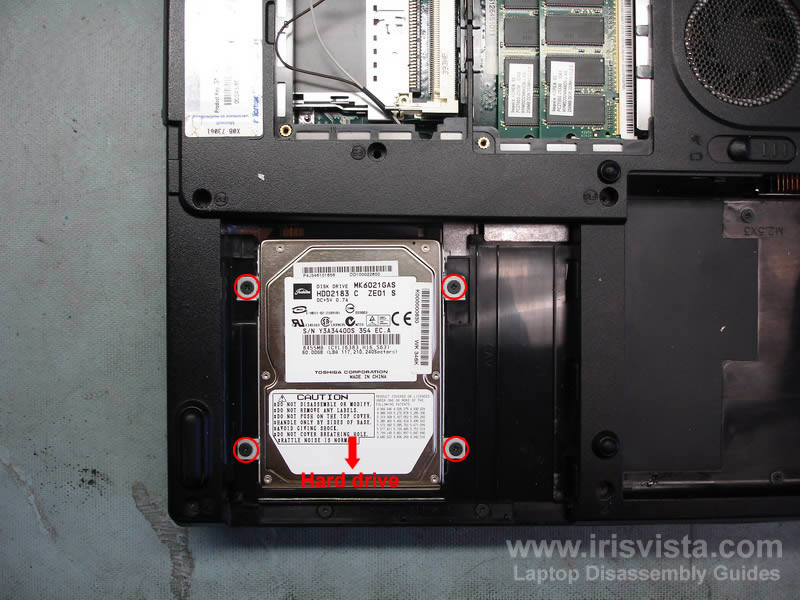

Скрутите четыре болтика, крепящие HDD.
Для того, чтобы отсоединить HDD от материнской платы, сдвиньте его в направлении, указанном красной стрелкой.
Приподнимите и извлеките HDD.

ШАГ 9

Скрутить все отмеченные винты из нижней части ноутбука.

ШАГ 10

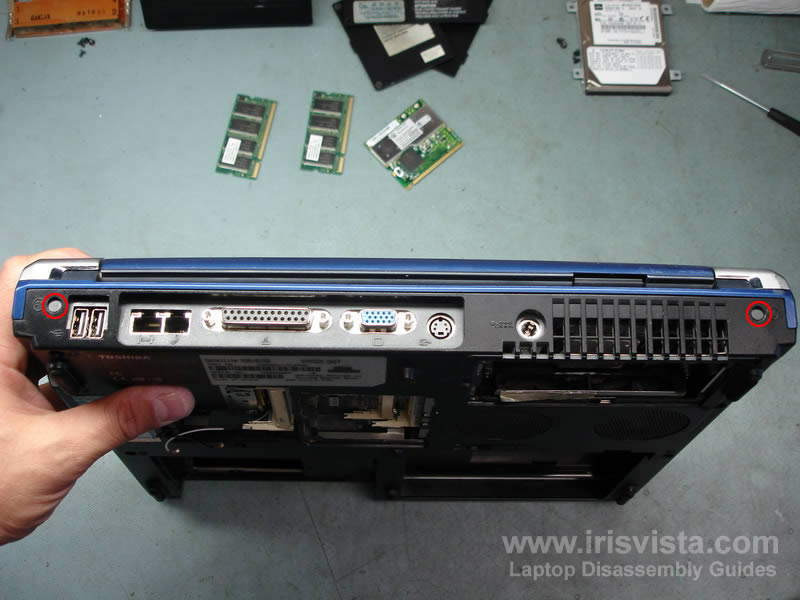

Есть еще два винта, расположенных на задней стороне ноутбука. К ним крепится уплотнение. Выкрутите их.

ШАГ 11

Теперь пришло время, чтобы снять клавиатуру.

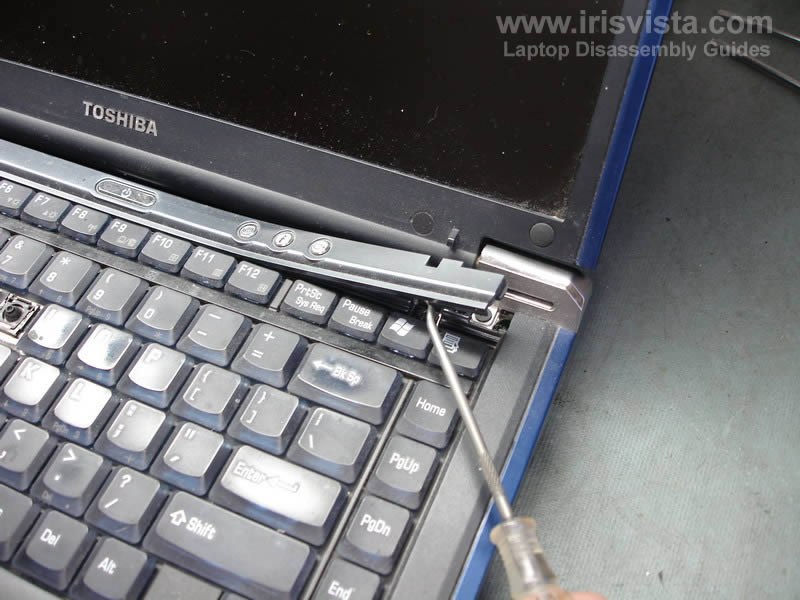

Вставьте небольшую плоскую отвертку между рамкой клавиатуры и самой клавиатурой и приподнимите панель.

ШАГ 12

Осторожно снимите панель клавиатуры пальцами.

ШАГ 13

Свинтите по бокам клавиатуры два винта.

ШАГ 14

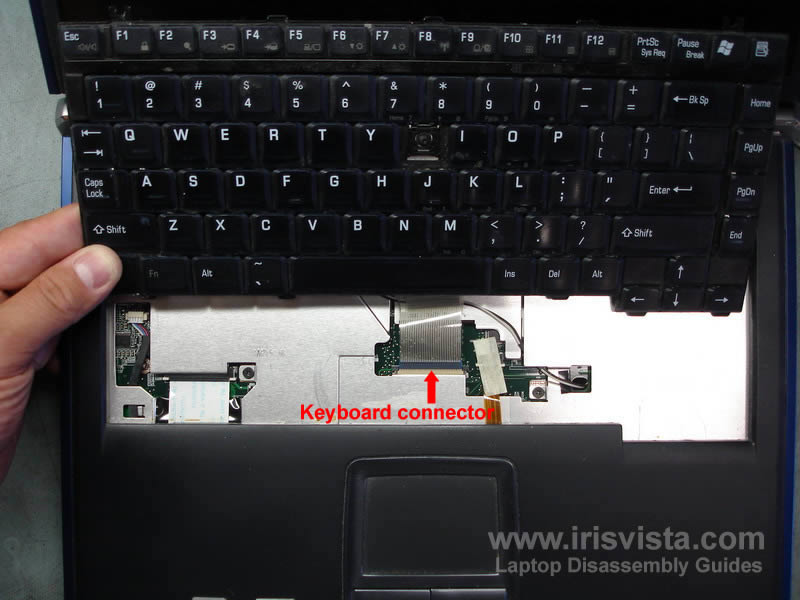

Осторожно поднимите вверх клавиатуру, но она будет по-прежнему привязана к материнской плате кабелем.
Потяните ленточный кабель из разъема.
Вытащите клавиатуру.

ШАГ 15

Отсоедините кабель видео от материнской платы.
Вытащите из разъёмов кабель карты беспроводной сети через отверстие.
Выкрутите четыре винта на петлях ноутбука.

ШАГ 16

Для того чтобы снять панель дисплея ноутбука вам придется немного закрыть его, как это показано на рисунке.
Теперь вы можете поднять панель дисплея.

ШАГ 17

Снимите панель дисплея и отложите ее в сторону.

ШАГ 18

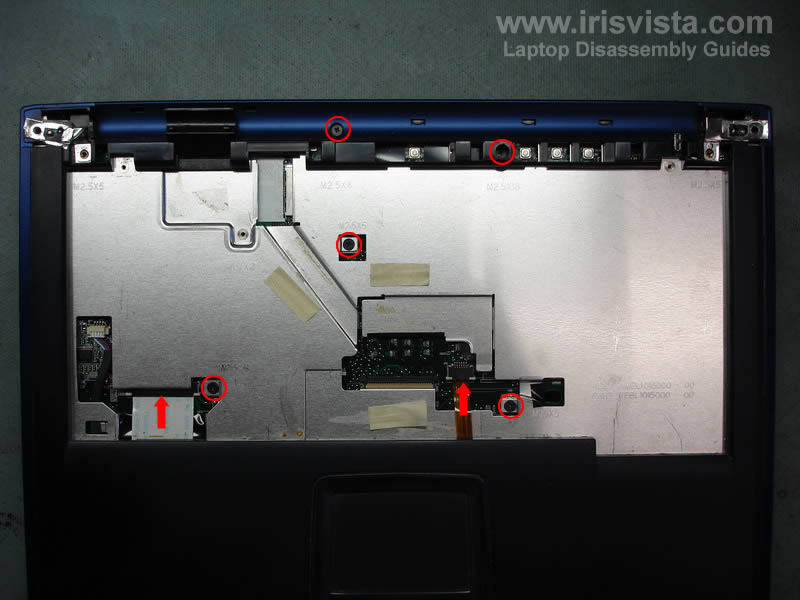

Отключите кабели и выкрутите винты из верхней крышки.

ШАГ 19

Снимите верхнюю часть ноутбука и отсоедините от корпуса .

ШАГ 20

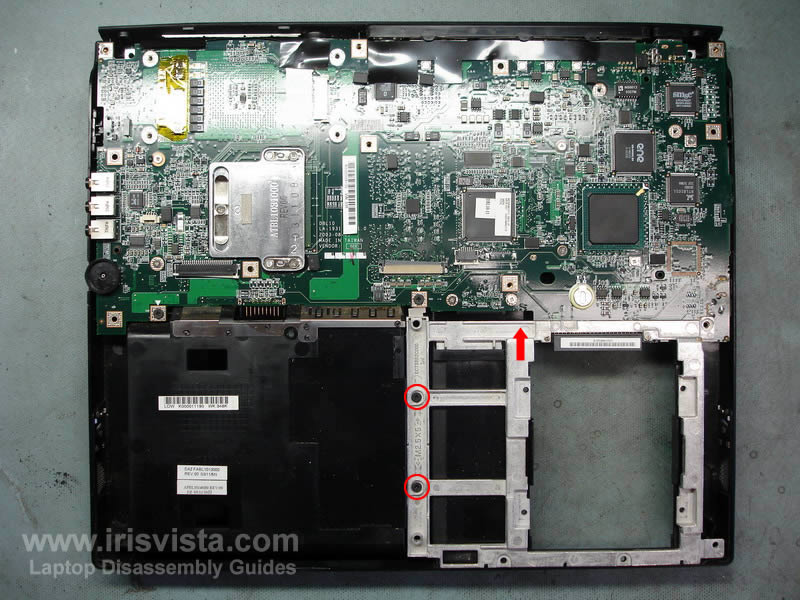

Выкрутите два винта с крепления жесткого диска.
Снимите само жёсткий диск.

ШАГ 21

Выкрутите четыре шестигранных болта крепящих видеокарту и порты для принтеров.

ШАГ 22

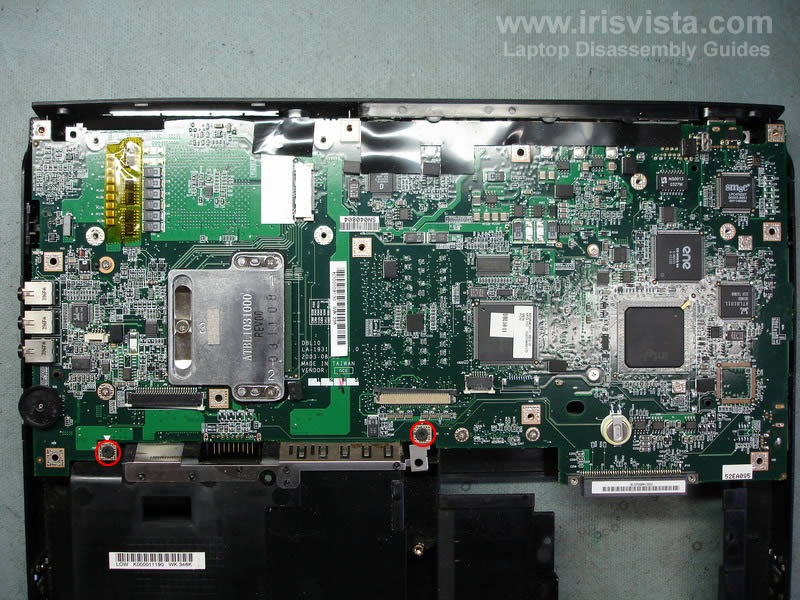

Скрутите два винта, крепящие материнскую плату к корпусу ноутбука.

ШАГ 23

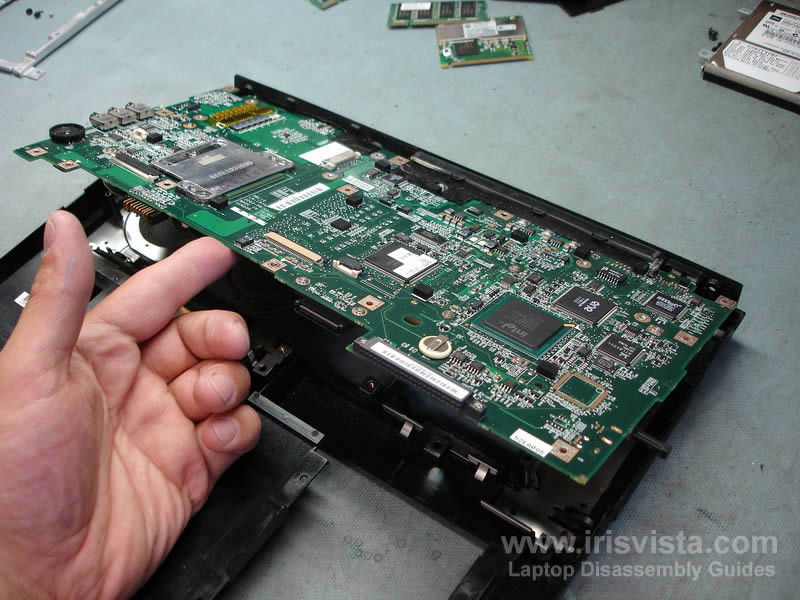

Осторожно снимите плату с корпуса.

ШАГ 24

Выкрутите четыре винта, крепящие вентилятор.

ШАГ 25

Переверните плату.
Отключите два кабеля идущих от вентиляторов к материнской плате.
Снимите вентилятор.



Источник: irisvista.com

ШАГ 26

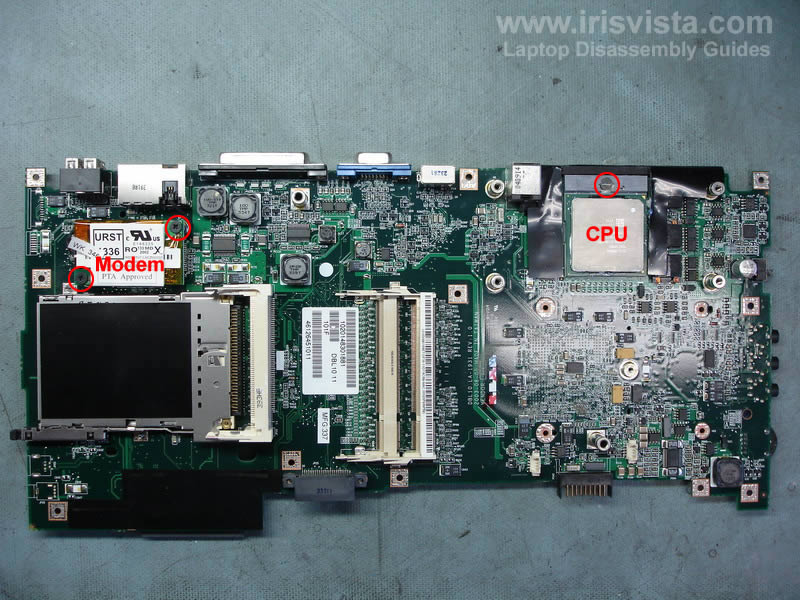

Скрутите два винта с модема.
Поднимите модем, чтобы отсоединить его от материнской платы.
Отключите кабель модема.
Отщелкните зажим процессора и снимите его. Работа выполнена!
