Toshiba Satellite U405, U405D, U400, u400D разбор данных моделей

Опубликовано 30 Май 2014
Просмотров: 3330



Этап 1

  • Перед тем как приступить к разбору вашего лэптопа, отключите адаптер переменного тока и вытащите аккумулятор.

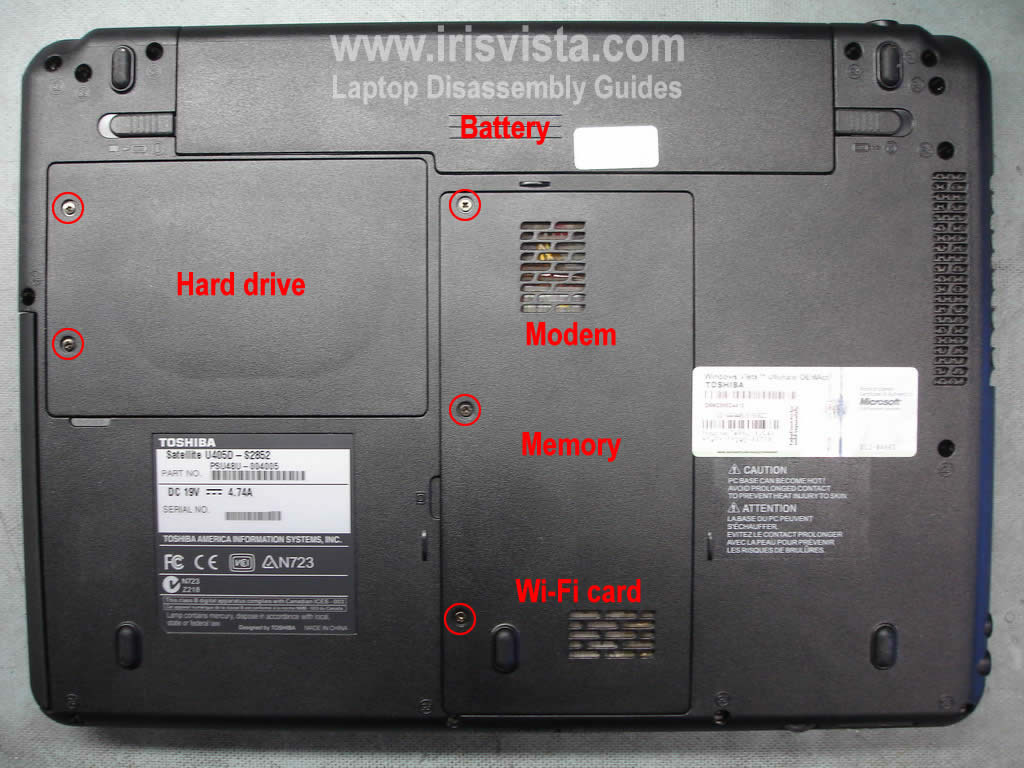

  • Удалите 2 болта с задней панели жесткого диска. Снимите данную панель.
  • Открутите три винта с панели модема / памяти / Wi-Fi карты. Снимите заднюю панель.

Этап 2

  • Отодвиньте жесткий диск в лево.
  • Отключите хард диск от материнки и выньте его из ноута.

Этап 3

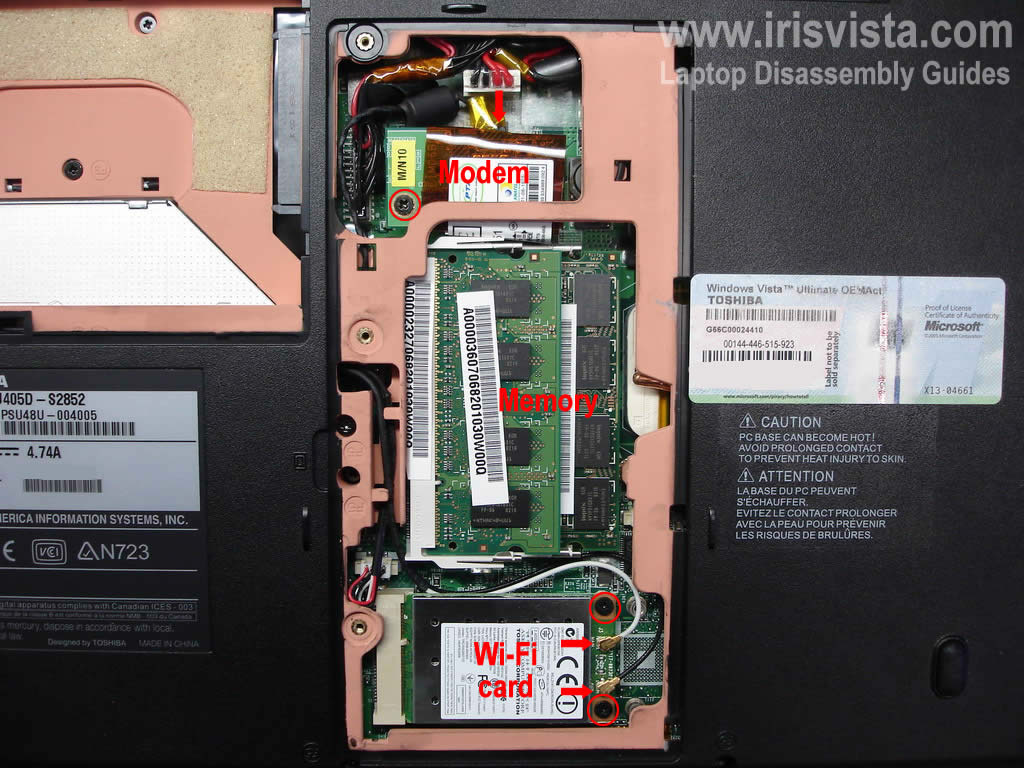

  • Снимите все модули памяти.
  • Открутите один винт, фиксирующий плату модема. Поднимите модем и отсоедините кабель (он отмечен красной стрелкой).
  • Отсоедините оба антенных кабеля с беспроводной платы. Открутите 2 болта из сетевой платы, и удалить ее.

Этап 4

  • Открутите болт, удерживающий оптический дисковод.
  • Нажмите на диск ноута отверткой.
  • Снимите дисковод.

Этап 5

  • Удалите все болты снизу.
  • Отключите кабеля (отмечены на фото стрелками).

Этап 6

  • С помощью небольшой плоской отвертки снимите пластиковую панель клавиатуры.
  • ПРИМЕЧАНИЕ: Для замены клавиатуры, то вы не должны проходить Этапы 2-5. Проходить не нужно.
    Вы можете это сделать пройдя Этапы 6-9.

Этап 7

  • Открутите 2 болта крепящие клавиатуру.

Этап 8

  • Приподнимите клавиатуру, как на данном фото.

Этап 9

  • Откройте разъем кабеля клавиатуры на материнской плате. Будьте осторожны, не повредите разъем.
    После того как разъем разблокирован вы можете вытащить кабель и снять материнскую плату.

Этап 10

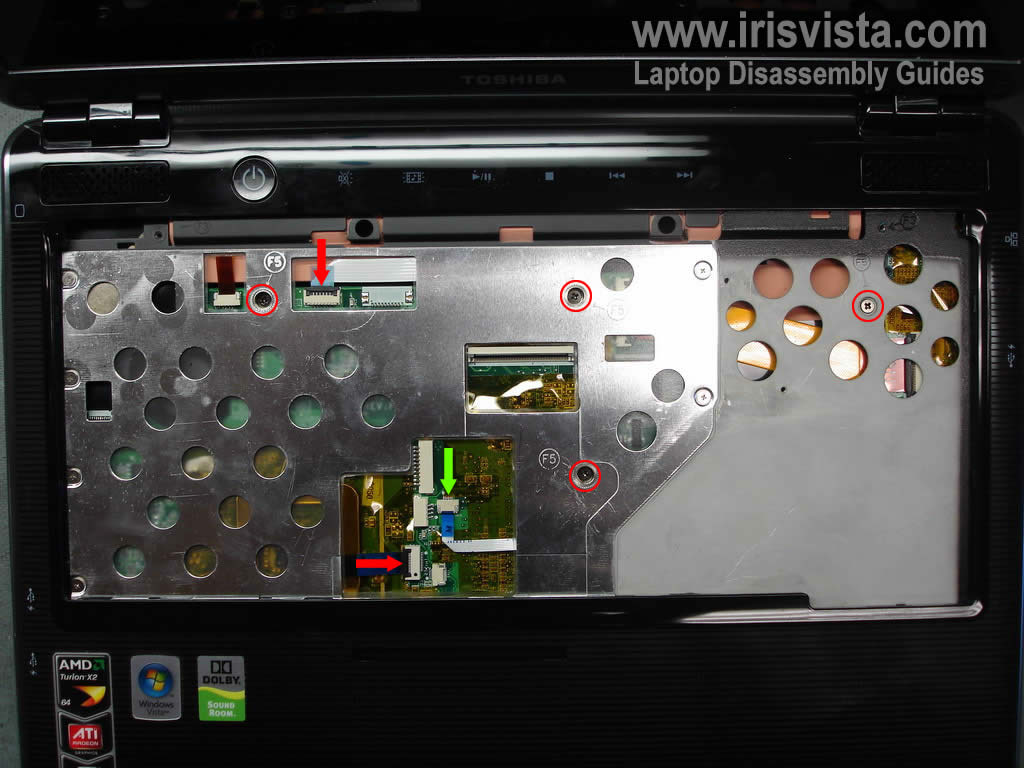

  • Открутите четыре винта, крепящие верхнюю крышку.
  • Отсоедините три кабеля (указаны двумя красными и одной зеленой стрелкой).
  • Вам придется разблокировать разъем (указаны красными стрелками). Вы можете отключить оба кабеля только после того как оба разъема были разблокированы.
  • Там нет блокировки на разъеме (указаны зеленой стрелкой). Медленно и осторожно потяните кабель из разъема.

Этап 11

  • Теперь вам придется отделить верхнюю часть крышки от основного корпуса.
  • Я использовал для этого медиатор. Я вставил его между крышками и медленно двигал в одну сторону, пока все пластиковые защелки небыли разблокированы

Этап 12

  • Снимите верхнюю часть крышки.

Этап 13

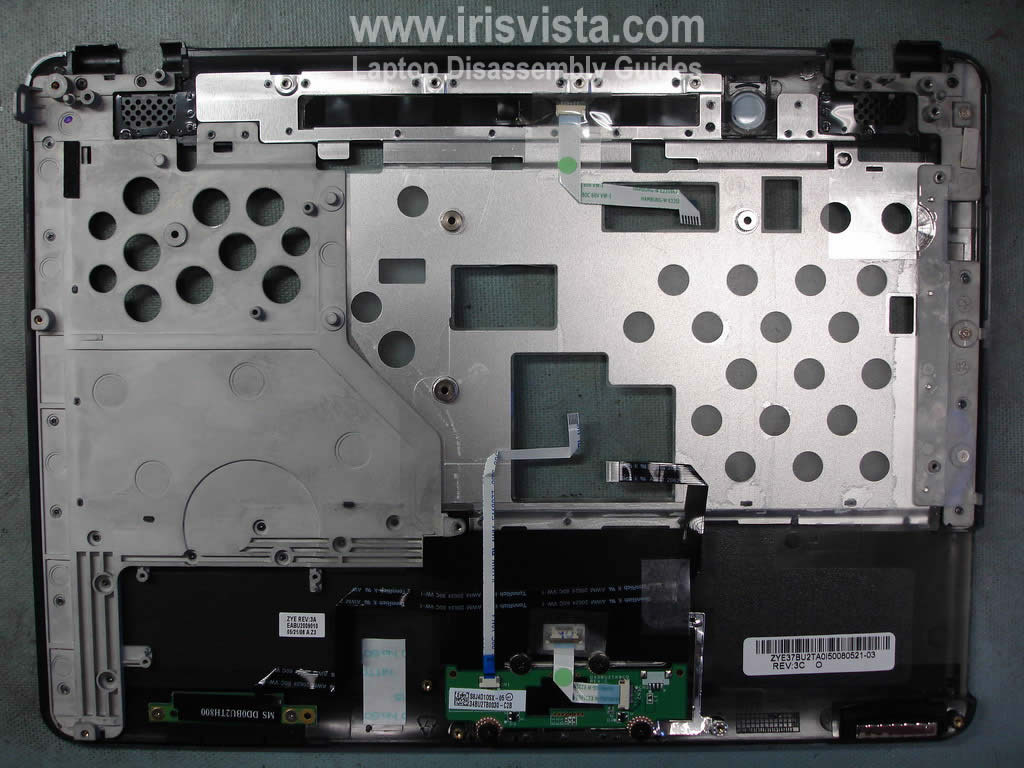

  • Противоположная сторона верхней части крышки.

Этап 14

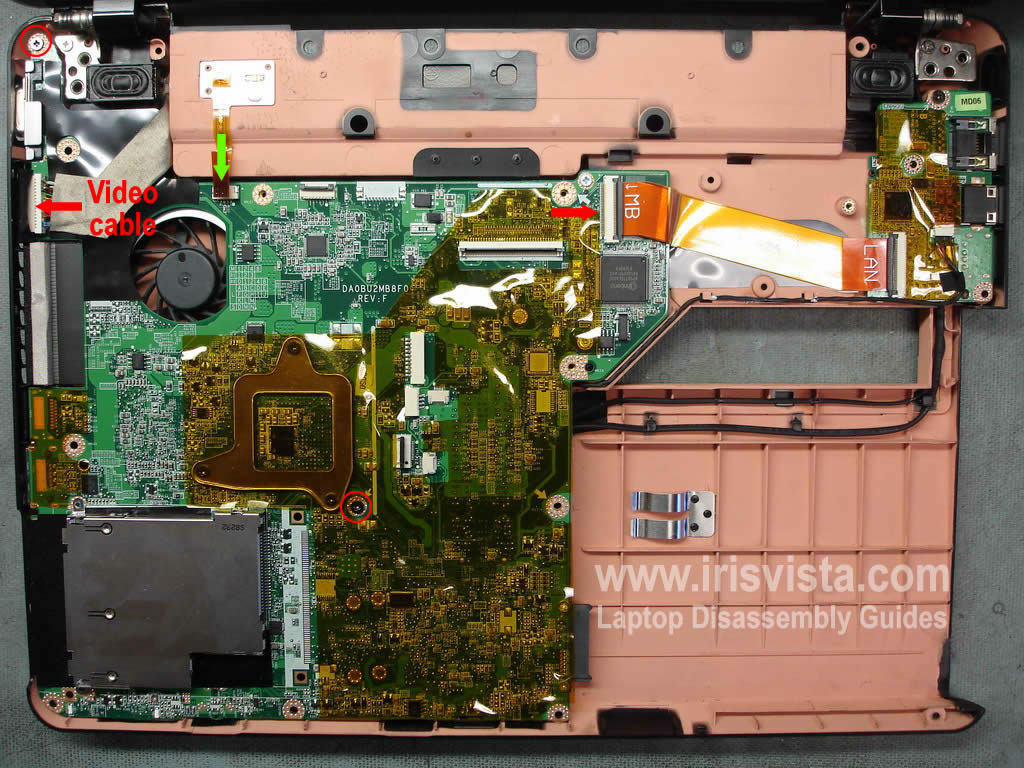

  • Открутите два винта, крепящие материнскую плату ноутбука.
  • Отключите видеокабель.
  • Откройте разъем крепления кабеля LAN. Отключите кабель из разъема.
  • Осторожно вытяните кнопку питания (указано зеленой стрелкой) из разъема.


Этап 15

  • Начните удаления материнской платы с правой стороны.

Этап 16

  • Поднять и снять материнскую плату.

Этап 17

  • Материнская плата ноутбука была удалена.

Этап 18

  • Переверните материнскую плату.

Этап 19

  • Удалите три винта, крепящие модуль охлаждения (радиатор и вентилятор системы охлаждения).
  • Отключите кабель вентилятора от материнской платы.

Этап 20

  • Осторожно поднимите вверх вентилятор и снимите его.

Этап 21

  • Если вы хотите поменять процессор для начала разблокируйте его
  • Отщелкните крепеж в положение «Открыть».
  • Осторожно поднимите процессор из разъема.
  • Если вам нужно поменять экран перейдите по данной ссылке:  удалить экран
