Toshiba Satellite U305, U300, удаление клавиатура Tecra M8

Опубликовано 29 Май 2014
Просмотров: 3333



Этап 1

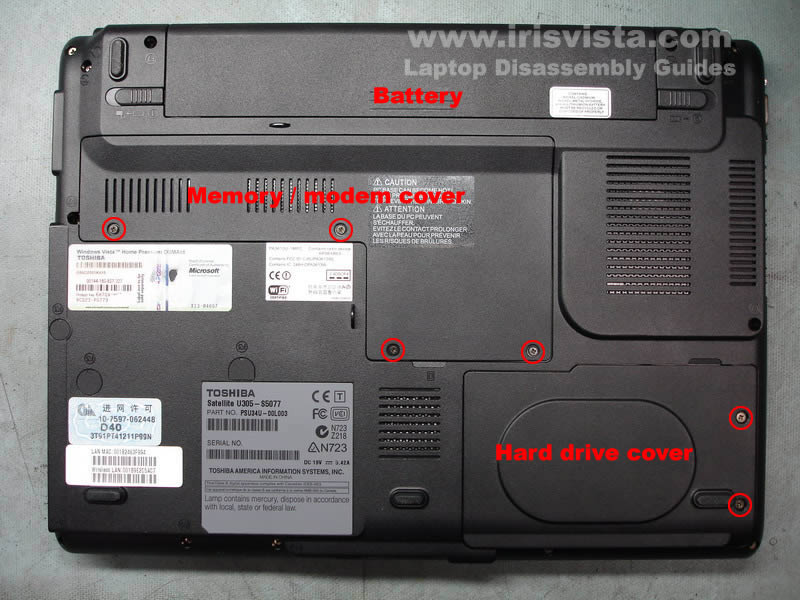

  • Снимите батарею ноутбука.
  • Снять с задней панели крышку памяти и панель модема.
  • Вынуть твердый переплет привода.

Этап 2

  • Открутите болты, удерживающие привод (левый нижний угол от карты памяти).
  • Отодвиньте хард диск влево и отсоедините его. Вытащите его.

Этап 3

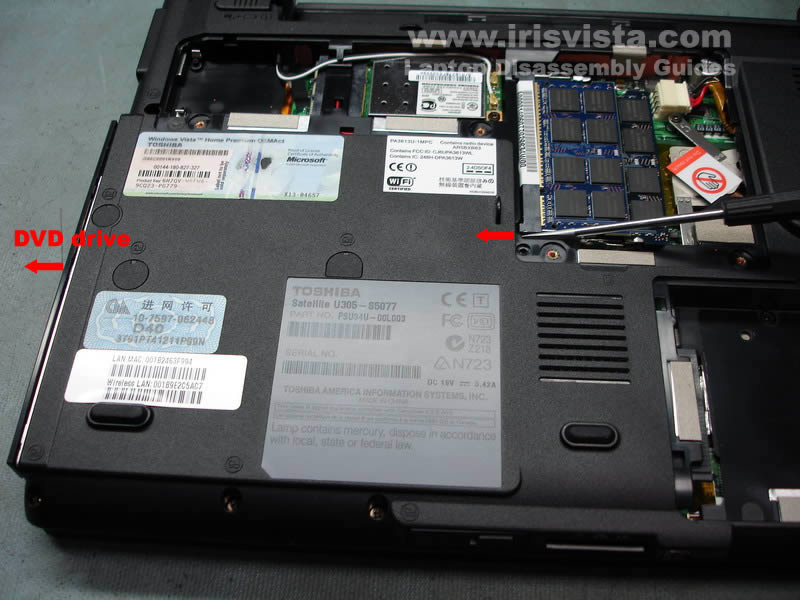

  • Нажмите на привод лэптопа с помощью отвертки.
  • Снимите привод.

Этап 4

  • С помощью острого предмета подденьте и снимите резиновые уплотнители.

Этап 5

  • Удалить восемь винтов из нижней части ноутбука.
  • Два винта из аккумуляторного отсека.
  • Три винта из отсека где расположен жесткий диск.
  • Более трех винтов с нижней части.








Этап 6

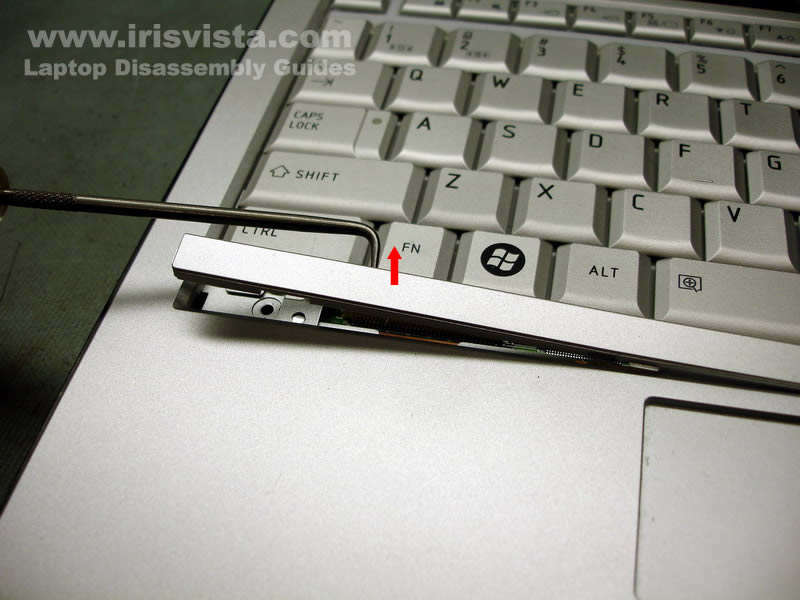

  • Начните удалять панель клавиатуры с левого края.

Этап 7

  • Удалите пластиковую панель клавиатуры.

Этап 8

  • Открутите винт, удерживающий клавиатуру.

Этап 9

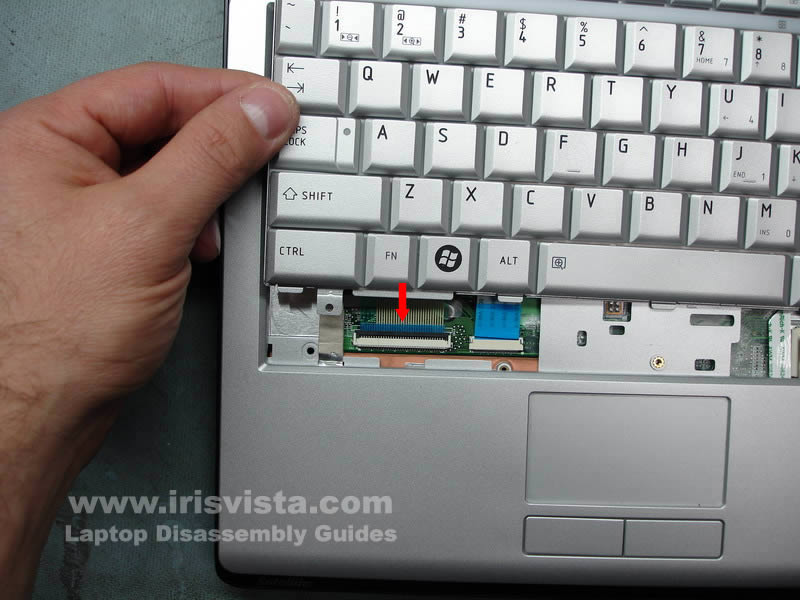

  • Осторожно приподнимите клаву, которая по-прежнему прикреплена к материнской плате.

Этап 10

  • Перед тем, как отсоединить кабель и снять клавиатуру вы должны разблокировать разъем.

Этап 11

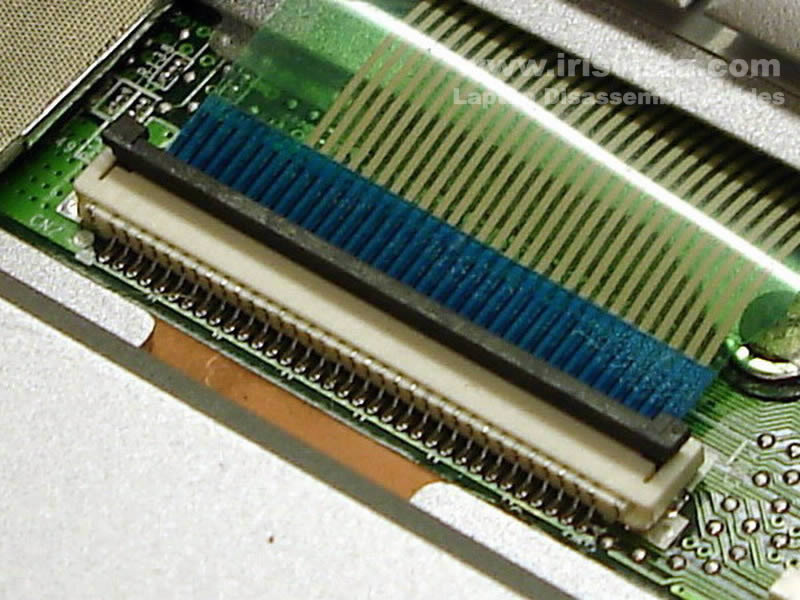

  • На этом фото разъем заблокирован.
  • Аккуратно потяните кабель вверх.

Этап 12

  • После того, как разъем разблокирован, вы можете вытащить кабель клавиатуры.

Этап 13

  • Снять и заменить клавиатуру.
  • В другой статье я покажу , как разобрать этот ноутбук дальше

.

 Источник: http://www.irisvista.com/tech/laptops/toshiba-satellite-u305/remove-laptop-keyboard-1.htm
